상세 정보 |
|||
| 종류: | 클래스 D | 출력 유형: | 2-채널 (스테레오) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널: | 8Ohm에 있는 30W Ｘ 2 | 전압 - 공급: | 4.5V ~ 26V |
| 특징: | 침묵한 차동 입력, 단락과 열 보호, 중단 | 장착형: | 표면 마운트 |
| 작동 온도: | -40°C ~ 85°C (TA) | 공급자의 장치 패키지: | 32-HTSSOP |
제품 설명

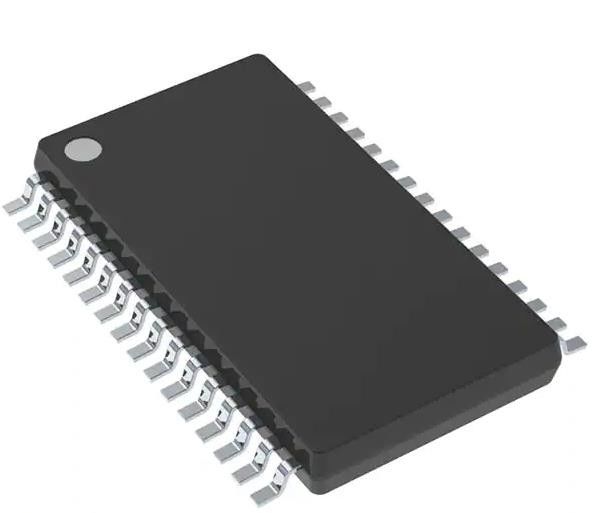

TPA3118D2DAPR 증폭기 IC 2채널 (스테레오) 클래스 D 32-HTSSOP
스펙TPA3118D2DAPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 오디오 증폭기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 스피커 가드TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | D급 |
| 출력 유형 | 2채널 (스테레오) |
| 최대 출력 전력 x 채널 @ 부하 | 30W x 2 @ 8Ohm |
| 전압 - 공급 | 4.5V ~ 26V |
| 특징 | 차차 입력, 무음, 단회로 및 열 보호, 종료 |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지 | 32-HTSSOP |
| 패키지 / 케이스 | 32-PowerTSSOP (0.240", 6.10mm 너비) |
| 기본 제품 번호 | TPA3118 |
특징 PCM5100APWR
1• 다중 출력 구성을 지원합니다.
2 × 50 W로 4Ω BTL 부하로 21V (TPA3116D2)
2 × 30 W로 24V의 8Ω BTL 부하 (TPA3118D2)
2 × 15 W로 8Ω BTL 부하로 15V (TPA3130D2)
• 넓은 전압 범위: 4.5V ~ 26V
• 효율적 인 D급 운영
> 90%의 전력 효율과 낮은 빈 상태 손실이 결합되어 열 싱크 크기를 크게 줄입니다.
고급 변조 시스템
• 여러 개의 스위칭 주파수
AM 피
마스터와 슬레이브 동기화
1~1.2MHz까지의 스위치 주파수
• 높은 PSRR를 가진 피드백 전력 스테이지 아키텍처가 PSU 요구 사항을 줄입니다.
• 프로그램 할 수 있는 전력 제한
• 차별화 및 단일 목적의 입력
• 단일 필터 모노 구성으로 스테레오 및 모노 모드
• 단일 전원 공급 장치 는 부품 수 를 감소 시킨다
• 과전압, 과전압, 과온, DCDetect 및 오류 보고와 함께 단회로 포함 된 통합 자 보호 회로
• 열력 강화 포장재
DAD (32핀 HTSSOP 패드 업)
DAP (32핀 HTSSOP 패드 다운)
• 40°C ~ 85°C 주변 온도 범위
의 적용 TPA3118D2DAPR
• 미니 마이크로 컴포넌트, 스피커 바, 도크
• 시장 후 자동차
• CRT TV
• 소비자 오디오 애플리케이션
환경 및 수출 분류TPA3118D2DAPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
