상세 정보 |
|||
| 종류: | 스프레드 스펙트럼 클럭 드라이버 | PLL: | 바이패스 |
|---|---|---|---|
| 입력: | LVCMOS, 크리스탈 | 출력: | LVCMOS |
| 회로 수: | 1 | 비율 - 입력:출력: | 1:03 |
| 작동 온도: | -40°C ~ 85°C | 패키지 / 케이스: | 14 TSSOP (0.173 ", 4.40 밀리미터 폭) |
제품 설명

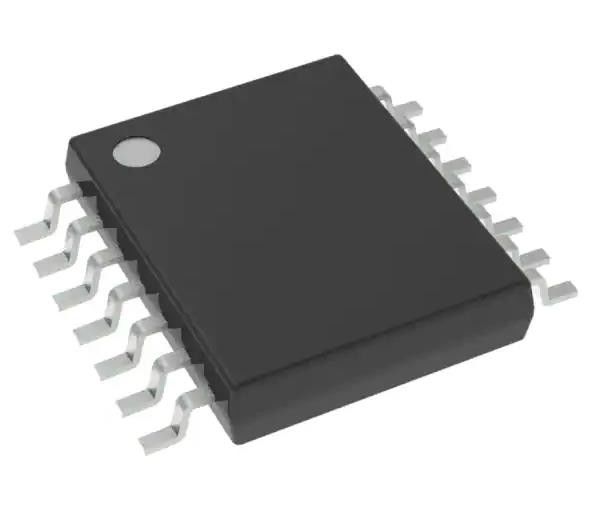

CDCE913PWR 스프레드 스펙트럼 클럭 드라이버 IC 230MHz 1 14-TSSOP
스펙CDCE913PWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 시계 생성기, PLL, 주파수 합성기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 스프레드 스펙트럼 클럭 드라이버 |
| PLL | 바이패스 |
| 입력 | LVCMOS, 크리스탈 |
| 출력 | LVCMOS |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 1:03 |
| 분차 - 입력:출력 | 아니/아니 |
| 주파수 - 최대 | 230MHz |
| 분배자/배수자 | 네 / 네 |
| 전압 - 공급 | 1.7V ~ 1.9V, 2.3V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 14-TSSOP |
| 기본 제품 번호 | CDCE913 |
특징 CDCE913PWR
• 프로그래밍 가능한 시계 생성기 가족 의 일원
CDCE913/CDCEL913: 1-PLL, 3 출력
CDCE925/CDCEL925: 2-PLL, 5 출력
CDCE937/CDCEL937: 3-PLL, 7 출력
CDCE949/CDCEL949: 4-PLL, 9 출력
• 시스템 내 프로그래밍 가능성 및 EEPROM
✓ 연쇄 프로그래밍 가능한 휘발성 레지스터
고객 설정을 저장하기 위한 비휘발성 EEPROM
• 유연 한 입력 시계 개념
외형 크리스탈: 8MHz ~ 32MHz
✓ 칩 상의 VCXO: 당기 범위 ±150 ppm
1단계 LVCMOS 최대 160MHz
• 230MHz까지 무료 선택 가능한 출력 주파수
의 적용 CDCE913PWR
D-TV, STB, IP-STB, DVD 플레이어, DVD 녹음기 및 프린터
환경 및 수출 분류CDCE913PWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
