상세 정보 |
|||
| 종류: | 비고립형 PoL 모듈 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 출력 1: | 0.6 ~ 5.5V | 전압 - 입력 (민): | 2.95V |
| 전압 - 입력 (최대): | 17V | 신청서: | (상업적인) ITE |
| 경향 - 출력 (맥스): | 10A | 작동 온도: | -40°C ~ 85°C |
| 특징: | OCP, OTP, UVLO | 효율성: | 94% |
제품 설명

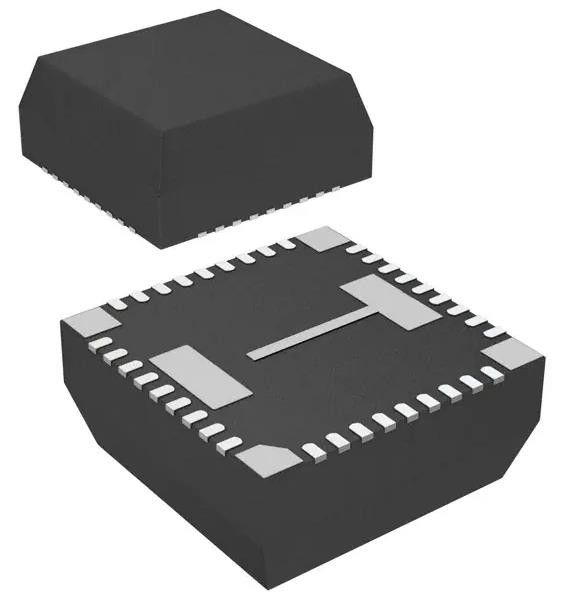

LMZ31710RVQT 격리되지 않은 PoL 모듈 DC 변환기 1 출력 0.6 ~ 5.5V 10A
스펙LMZ31710RVQT
| 유형 | 설명 |
| 분류 | 전원 공급 장치 - 보드 마운트 |
| DC DC 변환기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 심플 스위치어® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 격리되지 않은 PoL 모듈 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 295V |
| 전압 - 입력 (최대) | 17V |
| 전압 - 출력 1 | 0.6 ~ 5.5V |
| 전압 - 출력 2 | - |
| 전압 - 출력 3 | - |
| 전류 - 출력 (최대) | 10A |
| 신청서 | ITE (상업) |
| 특징 | OCP, OTP, UVLO |
| 작동 온도 | -40°C ~ 85°C |
| 효율성 | 94% |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 42-BQFN 모듈 |
| 크기 / 차원 | 0.40" L x 0.40" W x 0.17" H (10.2mm x 10.2mm x 4.4mm) |
| 공급자의 장치 패키지 | 42-B3QFN (10x10) |
| 제어 기능 | 활성화, 액티브 하이 |
| 기본 제품 번호 | LMZ31710 |
특징 LMZ31710RVQT
관리자:
• 완전한 통합 전력 솔루션은 작은 발자국, 낮은 프로파일 디자인을 허용
• 10mm × 10mm × 4.3mm 패키지
LMZ31710과 LMZ31704에 호환되는 핀
• 최대 95%의 효율성
• 에코 모드TM / 가벼운 부하 효율 (LLE)
• 대출력 전압 조정 0.6V에서 5.5V, 1% 참조 정확성
• 더 높은 전류를 위한 병렬 작동을 지원합니다.
• 선택적 분산 전원 레일 로 입력 전압 이 2.95 V 까지 낮아집니다.
• 조정 가능한 스위치 주파수 (200 kHz ~ 1.2 MHz)
• 외부 시계와 동기화
• 180° 외상 시계 신호를 제공합니다.
• 조절 가능한 느린 시작
• 출력 전압 서열화 / 추적
• 좋은 출력력
• 프로그래밍 가능한 저전압 잠금 (UVLO)
• 과류 및 과온 보호
• Pre-Bias 출력 시작
• 작동 온도 범위: 40°C ~ + 85°C
• 향상 된 열 성능: 13.3°C/W
• EN55022 B급 배출량
✅ 통합 보호 된 인덕터
• WEBENCH® 파워 디자이너를 사용하여 LMZ31707을 사용하여 사용자 정의 디자인을 생성하십시오.
의 적용 LMZ31710RVQT
• 광대역 및 통신 기반 시설
• 자동 검사 및 의료 장비
• 컴팩트 PCI / PCI 익스프레스 / PXI 익스프레스
• DSP 및 FPGA 부하점 응용 프로그램
환경 및 수출 분류LMZ31710RVQT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
