상세 정보 |
|||
| 기능: | 래치 | 기술: | 홀 효과 |
|---|---|---|---|
| 편광: | 남극 | 감지 범위: | 5mT 여행, -5mT 배포 |
| 시험 조건: | -40' Ｃ ~ 125' Ｃ | 전압 - 공급: | 2.7V ~ 38V |
| 전류 - 공급 (최대): | 2.7mA (Typ) | 경향 - 출력 (맥스): | 30mA |
제품 설명

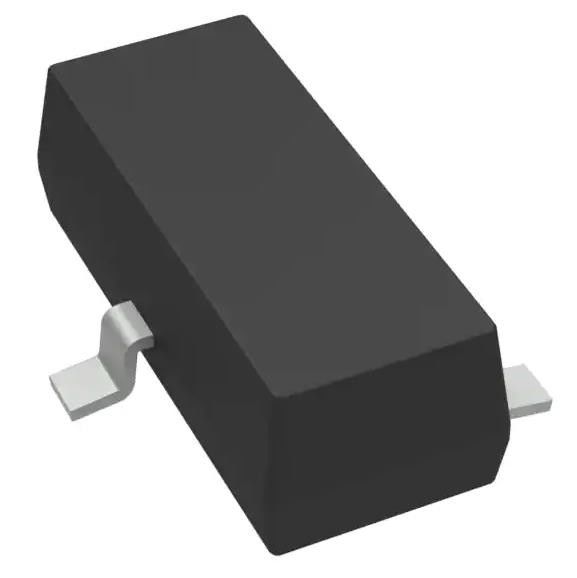

DRV5013ADQDBZR 디지털 스위치 래치 오픈 드레인 홀 효과 SOT-23-3
스펙DRV5013ADQDBZR
| 유형 | 설명 |
| 분류 | 센서, 트랜스듀서 |
| 자기 센서 | |
| 스위치 (고체 상태) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 잠그고 |
| 기술 | 홀 효과 |
| 양극화 | 남극 |
| 감지 범위 | 5mT 여행, -5mT 방출 |
| 시험 상태 | -40°C ~ 125°C |
| 전압 - 공급 | 2.7V ~ 38V |
| 전류 - 공급 (최대) | 2.7mA (형) |
| 전류 - 출력 (최대) | 30mA |
| 출력 유형 | 열기 |
| 특징 | 온도 보상 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 기본 제품 번호 | DRV5013 |
특징 DRV5013ADQDBZR
• 디지털 양극적 로치 홀 센서
• 최고 온도 안정성
BOP ±10% 이상 온도
• 다중 감수성 옵션 (BOP / BRP)
±1.3mT (FA, 장치 명칭 참조)
±2.7mT (AD, 장치 명칭 참조)
±6mT (AG, 기기 명칭 참조)
± 12mT (BC, 장치 명칭 참조)
• 넓은 전압 범위를 지원합니다.
2V~38V
외부 조절 장치가 필요하지 않습니다.
• 넓은 작동 온도 범위
TA = 40 ~ + 125°C (Q, 기기 명칭 참조)
TA = 40 ~ + 150°C (E, 기기 명칭 참조)
• 오픈 드레인 출력 (30mA 싱크)
• 빠른 35μs 전원 가동 시간
• 소규모 패키지 및 발자국
3핀 SOT-23 (DBZ)
• 2.92mm × 2.37mm
3핀 투어홀 TO-92 (LPG, LPE)
• 4.00mm × 3.15mm
의 적용 MMA8652FCR1
• 전기 도구
• 흐름 측정기
• 밸브 및 소레노이드 상태
• 브러쉬 없는 DC 모터
• 근접감각
• 타코 미터
환경 및 수출 분류DRV5013ADQDBZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
