상세 정보 |
|||
| 주축: | 싱글 | 출력 유형: | 아날로그 전압 |
|---|---|---|---|
| 감지 범위: | ±73mT | 전압 - 공급: | 2.5V ~ 38V |
| 전류 - 공급 (최대): | 3.6mA | 경향 - 출력 (맥스): | 2.3mA |
| 대역폭: | 20kHz | 작동 온도: | -40°C ~ 125°C(TA) |
제품 설명

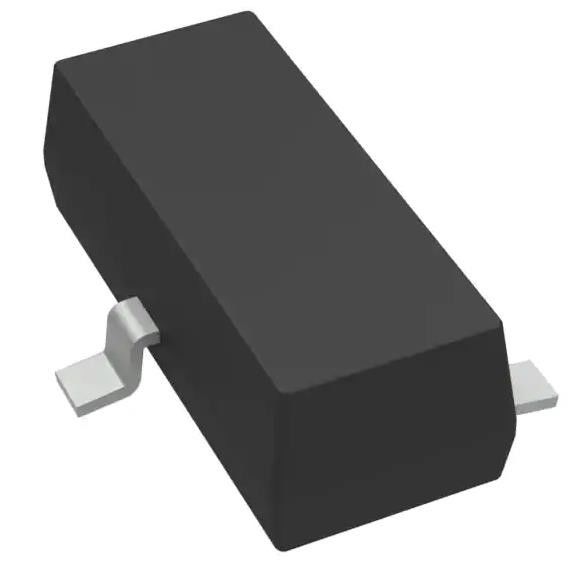

DRV5013ADQDBZR 디지털 스위치 래치 오픈 드레인 홀 효과 SOT-23-3
스펙DRV5053OAQDBZR
| 유형 | 설명 |
| 분류 | 센서, 트랜스듀서 |
| 자기 센서 | |
| 선형, 나침반 (IC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 홀 효과 |
| 축 | 싱글 |
| 출력 유형 | 아날로그 전압 |
| 감지 범위 | ±73mT |
| 전압 - 공급 | 2.5V ~ 38V |
| 전류 - 공급 (최대) | 3.6mA |
| 전류 - 출력 (최대) | 2.3mA |
| 결의 | - |
| 대역폭 | 20kHz |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 특징 | 온도 보상 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 기본 제품 번호 | DRV5053 |
특징 DRV5053OAQDBZR
• 선형 출력 홀 센서
• 최고 온도 안정성
온도 상의 민감도 ±10%
• 높은 감수성 옵션:
11mV/mT (OA, 그림 17 참조)
23mV/mT (PA)
45mV/mT (RA)
90mV/mT (VA)
∙ +23mV/mT (CA)
+45mV/mT (EA)
• 넓은 전압 범위를 지원합니다.
2V~38V
외부 조절 장치가 필요하지 않습니다.
• 넓은 작동 온도 범위
TA = 40 ~ 125 °C (Q, 그림 17 참조)
• 증폭된 출력 단계
2.3-mA 싱크, 300μA 소스
출력 전압: 0.2V ~ 약 1.8V
B = 0mT, OUT = 1V
• 빠른 전원 가동: 35 μs
• 소규모 패키지 및 발자국
3핀 SOT-23 (DBZ)
• 2.92mm × 2.37mm
3핀 투어홀 TO-92 (LPG)
• 4.00mm × 3.15mm
• 보호 장치:
역전력 보호 (~ 22V)
40V 로드 덤프까지 지원합니다
출력 단전 보호
출력 전류 제한
의 적용 DRV5053OAQDBZR
• 흐름계
• 도킹 조정
• 진동 수정
• 펌프 제어 장치
환경 및 수출 분류DRV5053OAQDBZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
