상세 정보 |
|||
| 참고 유형: | 단락 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 2.495V | 전압 - 출력 (최대): | 36 Ｖ |
| 전류 - 출력: | 100 마 | 용인성: | ±0.5% |
| 경향 - 음극: | 700 uA | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

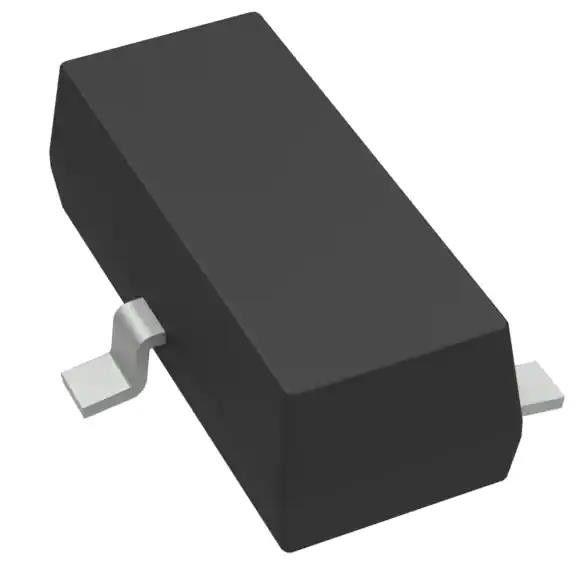

TL432BIDBZR 셔트 전압 참조 IC 조절 2.495V 36 VV ±0.5% 100mA SOT-23-3
스펙TL432BIDBZR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 참조 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 참조 유형 | 셔트 |
| 출력 유형 | 조정 가능 |
| 전압 - 출력 (분 / 고정) | 2.495V |
| 전압 - 출력 (최대) | 36V |
| 전류 - 출력 | 100mA |
| 용인성 | ±0.5% |
| 온도 계수 | - |
| 소음 - 0.1Hz ~ 10Hz | - |
| 소음 - 10Hz ~ 10kHz | - |
| 전압 - 입력 | - |
| 전류 - 공급 | - |
| 전류 - 카토드 | 700μA |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TL432 |
특징 TL432BIDBZR
• 25°C의 기준 전압 허용량
0.5% (B급)
1% (A등급)
2% (표준 등급)
• 조절 가능한 출력 전압: Vref 36 V까지
-40°C에서 125°C까지 작동
• 전형적인 온도 변동 (TL43xB)
6mV (C 템퍼)
14mV (I 템프, Q 템프)
• 소음 의 저출력
0.2-Ω 전형적인 출력 임피던스
• 싱크 전류 능력: 1mA ~ 100mA
의 적용 TL432BIDBZR
• 조절 가능한 전압 및 전류 참조
• 플라이백 SMPS의 2차 측면 조절
• 제너 대체
• 전압 모니터링
• 통합 참조를 가진 비교기
환경 및 수출 분류TL432BIDBZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
