상세 정보 |
|||
| 종류: | DC DC 규제 기관 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 내부 스위치: | 네 | 출력의 수: | 1 |
| 전압 - 공급(최소): | 1.8V | 전압 - 공급 (맥스): | 6V |
| 전압 - 출력: | 28V | 경향 - 출력 / 채널: | 215mA (스위치) |
제품 설명

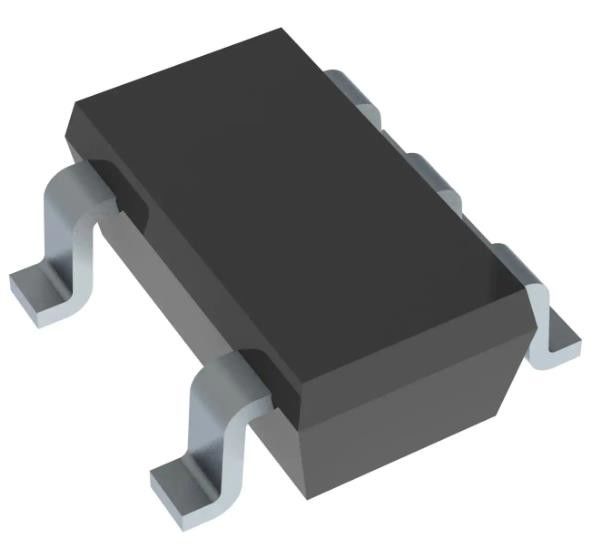

TPS61041DBVR LED 드라이버 IC 1 출력 DC DC 조절기 Step-Up PWM Dimming 215mA
스펙TPS61041DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 네 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 1.8V |
| 전압 - 공급 (최대) | 6V |
| 전압 - 출력 | 28V |
| 전류 - 출력 / 채널 | 215mA (스위치) |
| 빈도 | 1MHz |
| 덤핑 | PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TPS61041 |
특징 TPS61041DBVR
• 1.8V ~ 6V 입력 전압 범위
• 28V까지 조정 가능한 출력 전압 범위
• 400mA (TPS61040) 및 250mA (TPS61041) 내부 스위치 전류
• 최대 1MHz 스위치 주파수
• 28-μA 전형적인 무부하 조용 전류
• 1μA 전형적인 종료 전류
• 내부 부드러운 시작
• SOT23-5, TSOT23-5, 및 2mm × 2mm × 0.8mm WSON 패키지로 제공됩니다.
의 적용 TPS61041DBVR
• LCD 편차 공급
• LCD 백라이트를 위한 화이트 LED 공급
• 디지털 스틸 카메라
• PDA, 조직기, 휴대용 PC
• 휴대 전화
• 인터넷 오디오 플레이어
• 표준 3.3V 또는 5V에서 12V 변환
환경 및 수출 분류TPS61041DBVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
