상세 정보 |
|||
| 측정을 위해: | DC | 센서 유형: | 홀 효과, 개방 루프 |
|---|---|---|---|
| 경향 - 감지: | 100A | 채널 수: | 1 |
| 출력: | 비율계량, 전압 | 민감도: | 40mV/A |
| 빈도: | DC ~ 120kHz | 선형성: | ±1.25% |
| 하이 라이트: | ACS758LCB-100U,ACS758LCB-100U 전류 센서 IC |
||
제품 설명

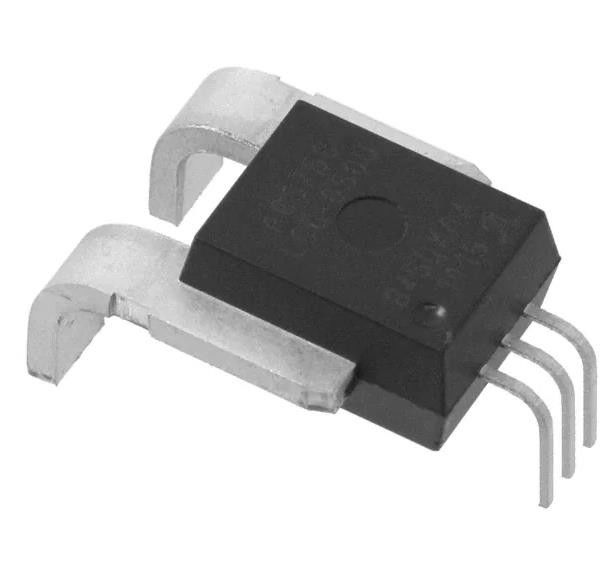

ACS758LCB-100U 전류 센서 100A 1 채널 홀 효과 오픈 루프 일방적 5-CB
스펙 ACS758LCB-100U
| 유형 | 설명 |
| 분류 | 센서, 트랜스듀서 |
| 전류 센서 | |
| Mfr | 알레그로 마이크로 시스템 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 튜브 |
| 측정용 | DC |
| 센서 타입 | 홀 효과, 오픈 루프 |
| 전류 - 감지 | 100A |
| 채널 수 | 1 |
| 출력 | 비율 측정, 전압 |
| 감수성 | 40mV/A |
| 빈도 | DC ~ 120kHz |
| 선형성 | ±1.25% |
| 정확성 | ±2.4% |
| 전압 - 공급 | 3V ~ 5.5V |
| 반응 시간 | 4μs |
| 전류 - 공급 (최대) | 13.5mA |
| 작동 온도 | -40°C ~ 150°C |
| 양극화 | 단방향 |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 5-CB 형성 납, PFF |
| 공급자의 장치 패키지 | 5-CB 모듈 |
| 기본 제품 번호 | ACS758 |
스펙ACS758LCB-100U
• 독점적 인 증폭기 및 필터 설계 기술을 통해 업계 최고의 노이즈 성능
• 통합 된 방패는 높은 dV/dt 신호로 인해 전류 선도자에서 capacitive 결합을 크게 감소시킵니다.
그리고 높은 측면, 고전압 응용 프로그램에서 오프셋 이동을 방지합니다
• 온도 상에서의 이득 및 오프셋 트림으로 전체 출력 오류 개선
• 작은 패키지 크기, 쉽게 장착 가능
• 높은 신뢰성을 위한 단일 홀 IC
• 초저전력 손실: 100 μΩ 내부 전도기 저항
• 전압 격리 는 고전압 시스템 에서 경제적이고 높은 측면 전류 감지 에 사용 할 수 있습니다.
• AEC-Q100 자격
도입ACS758LCB-100U
전류 센서 IC의 AllegroTM ACS758 가족은 AC 또는 DC 전류 감지에 대한 경제적이고 정확한 솔루션을 제공합니다. 대표적인 응용 분야는 모터 제어, 부하 감지 및 관리,전원 공급 및 DC-DC 변환기 제어, 인버터 제어, 과류 오류 탐지.
환경 및 수출 분류ACS758LCB-100U
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
