상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 200 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 34A (Tc) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 32mOhm @ 34A, 10V |
| Id에 있는 Vgs(th) (맥스): | 90uA에 있는 4V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 29nC @ 10V |
| 브그스 (맥스): | ±20V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 2350 pF @ 100 V |
| 하이 라이트: | IPP320N20N3GXKSA,IPP320N20N3GXKSA MOSFET IC,N 채널 MOSFET IC |
||
제품 설명

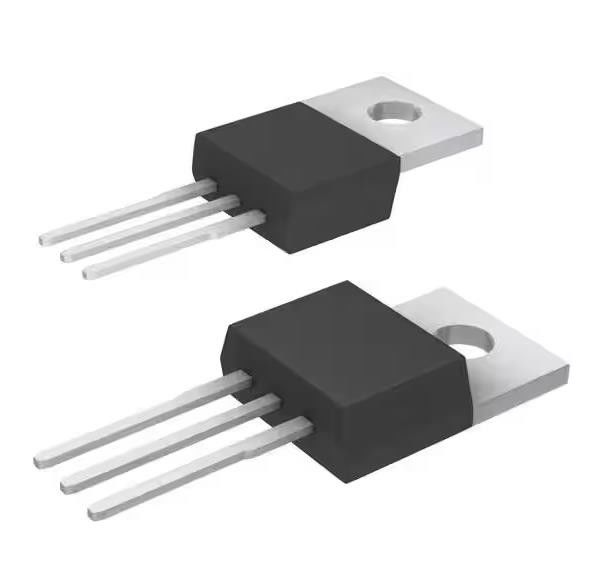

IPP320N20N3GXKSA N 채널 200 V 34A (Tc) 136W (Tc) 구멍 PG-TO220-3을 통해
스펙 IPP320N20N3GXKSA
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | 오프티모스TM |
| 패키지 | 튜브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 200V |
| 전류 - 연속 배수 (Id) @ 25°C | 34A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 32mOhm @ 34A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 90μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 29nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2350 pF @ 100 V |
| FET 특징 | - |
| 전력 분산 (최대) | 136W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 구멍을 통해 |
| 공급자의 장치 패키지 | PG-TO220-3 |
| 패키지 / 케이스 | TO-220-3 |
| 기본 제품 번호 | IPP320 |
스펙IPP320N20N3GXKSA
• N 채널, 정상 수준
• 우수한 게이트 요금 x R DS (on) 제품 (FOM)
• 매우 낮은 전압 저항 R DS (전압)
• 175 °C의 작동 온도
• Pb 없는 납 접착; RoHS 준수
• JEDEC1에 따라 자격을 얻었습니다.
• IEC61249-2-21에 따라 하로겐이 없습니다.
• 고 주파수 스위치 및 동기 교정
환경 및 수출 분류IPP320N20N3GXKSA
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
