상세 정보 |
|||
| 로직 타입: | 인버터 | 회로 수: | 6 |
|---|---|---|---|
| 입력 횟수: | 6 | 특징: | 슈미트 트리거 |
| 전압 - 공급: | 2V ~ 6V | 경향 - 정지하 (맥스): | 2 uA |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 입력 논리 레벨 - 로우: | 0.5V ~ 1.1V |
| 하이 라이트: | SN74AC14NSR,SN74AC14NSR 전자 IC 칩 |
||
제품 설명

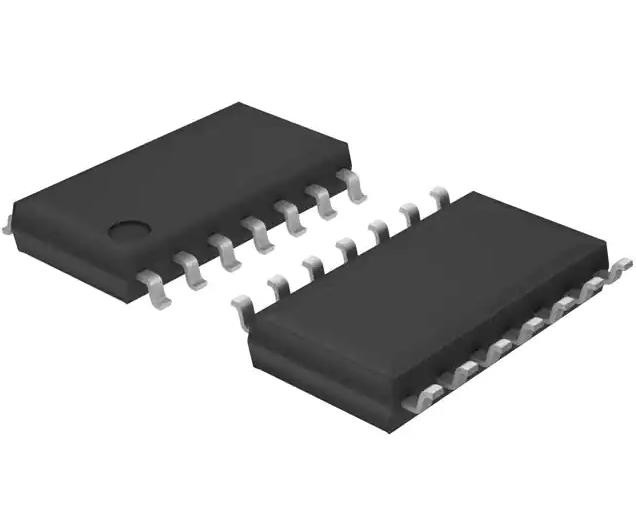

SN74AC14NSR 인버터 전자 IC 칩 6 채널 슈미트 트리거 14-SOP
스펙 SN74AC14NSR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74AC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 인버터 |
| 회로 수 | 6 |
| 입력값 수 | 6 |
| 특징 | 슈미트 트리거 |
| 전압 - 공급 | 2V ~ 6V |
| 전류 - 조용 (최대) | 2μA |
| 전류 - 출력 높고 낮은 | 24mA, 24mA |
| 입력 논리 레벨 - 낮은 | 0.5V ~ 1.1V |
| 입력 논리 레벨 - 높습니다 | 2.2V ~ 3.9V |
| 최대 전파 지연 @ V, 최대 CL | 10ns @ 5V, 50pF |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-SO |
| 패키지 / 케이스 | 14-SOIC (0.209", 5.30mm 너비) |
| 기본 제품 번호 | 74AC14 |
스펙SN74AC14NSR
• 2V에서 6V의 VCC 작동
• 입구는 6V까지 전압을 수용합니다.
• 5V에서 최대 tpd 9.5 ns
특징SN74AC14NSR
• 역시계 입력값을 동기화
• 스위치 를 끄
• 디지털 신호 를 역전
환경 및 수출 분류2SC5566-TD-E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
