상세 정보 |
|||
| 종류: | DC DC 제어기 | 토폴로지: | 강압(벅) |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 공급(최소): | 6V |
| 전압 - 공급 (맥스): | 75V | 조광: | 아날로그, PWM |
| 신청서: | 자동차 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LM3409HVMY,LM3409HVMY LED 드라이버 IC |
||
제품 설명

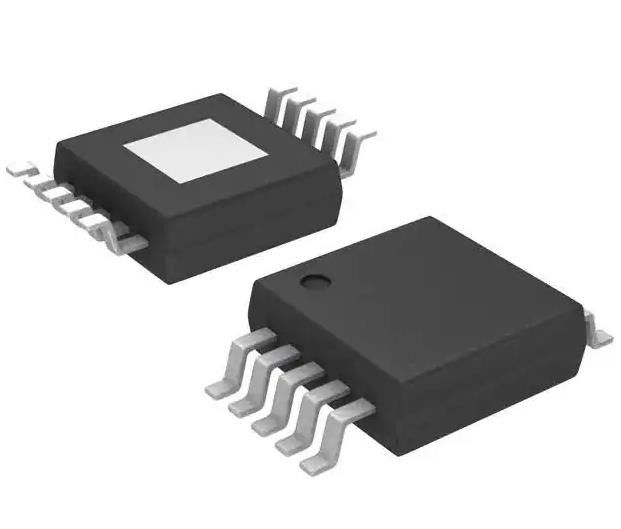

LM3409HVMY LED 드라이버 IC 1 출력 DC 컨트롤러 PWM 아날로그 디밍 10-HVSSOP
스펙 LM3409HVMY
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 컨트롤러 |
| 토폴로지 | 스텝 다운 (박) |
| 내부 스위치 (s) | 아니 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 6V |
| 전압 - 공급 (최대) | 75V |
| 전압 - 출력 | - |
| 전류 - 출력 / 채널 | - |
| 빈도 | - |
| 덤핑 | 아날로그, PWM |
| 신청서 | 자동차 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-PowerTFSOP, 10-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 10-HVSSOP |
| 기본 제품 번호 | LM3409 |
특징 LM3409HVMY
• LM3409-Q1 및 LM3409HV-Q1는 자동차 등급 제품입니다: AEC-Q100 1등급 자격
• 2-Ω, 1-A 피크 MOSFET 게이트 드라이브
• VIN 범위: 6V ~ 42V (LM3409, LM3409-Q1)
• VIN 범위: 6V에서 75V (LM3409HV, LM3409HVQ1)
• 차이, 높은 측면의 전류 감각
• 주기별로 전류 한계
• 제어 루프 보상 필요 없습니다.
• 10,0001 PWM 디밍 범위
• 250:1 아날로그 디밍 범위
• 모든 세라믹 출력 콘덴시터 및 콘덴시터 없는 출력을 지원합니다.
• 저전력 차단 및 열 차단
• 열 강화 10 핀, HVSSOP 패키지
의 적용 LM3409HVMY
• LED 드라이버
• 일정한 전류 출처
• 자동차 조명
• 일반 조명
환경 및 수출 분류LM3409HVMY
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
