상세 정보 |
|||
| 종류: | DC DC 규제 기관 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 공급(최소): | 1.8V |
| 전압 - 공급 (맥스): | 6V | 전압 - 출력: | 27.5V |
| 신청서: | 백라이트 | 작동 온도: | -40°C ~ 85°C (TA) |
| 하이 라이트: | TPS61042DRBR,TPS61042DRBR LED 드라이버 IC |
||
제품 설명

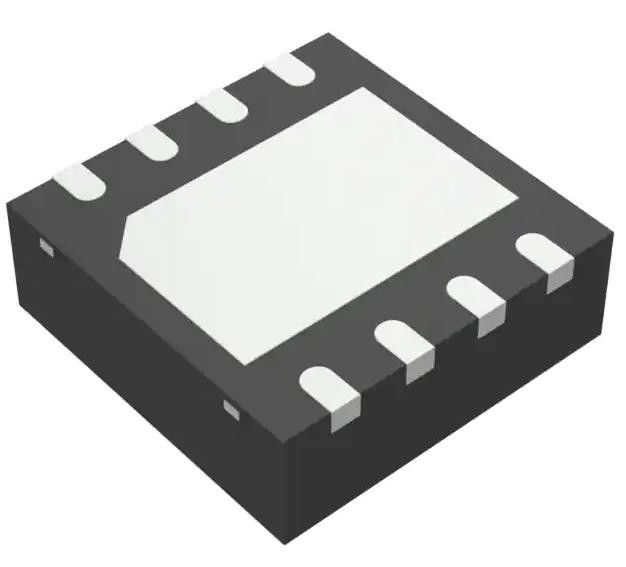

TPS61042DRBR LED 드라이버 IC 1 출력 DC 조절기 스텝 업 60mA (스위치) 8-SON
스펙 TPS61042DRBR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 1.8V |
| 전압 - 공급 (최대) | 6V |
| 전압 - 출력 | 27.5V |
| 전류 - 출력 / 채널 | 60mA (스위치) |
| 빈도 | 1MHz |
| 덤핑 | PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-VDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-SON (3x3) |
| 기본 제품 번호 | TPS61042 |
특징 TPS61042DRBR
* 과전압 보호 가 적용 된 전류 소스
* 입력 전압 범위: 1.8V ~ 6V
* 내부 30V 스위치
* 85%까지 효율성
* PWM 신호 또는 아날로그 신호를 사용하여 정확한 밝기 제어
* 스위치 주파수: 최대 1MHz
* 내부 전력 MOSFET 스위치: 500mA
* 소출력 컨디세이터에서 100nF까지 작동합니다.
* 종료 중 LED를 단속합니다
* 부하 없는 평온 전류: 38 pA
* 종료 전류: 0.1A 타입
* 작은 3mm x 3mm QFN 패키지로 제공됩니다.
의 적용 TPS61042DRBR
• 백색 LED 공급 장치
PDA, Pocket PC, 스마트 폰
손잡이 기기
✅ 휴대 전화
환경 및 수출 분류TPS61042DRBR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
