상세 정보 |
|||
| 출력의 수: | 1 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 전압 - 공급 (맥스): | 18V | 전압 - 공급(최소): | 3V |
| 전압 - 출력: | 3V ~ 38V | 작동 온도: | -40°C ~ 85°C (TA) |
| 빈도: | 1.2MHz | 내부 스위치: | 네 |
| 하이 라이트: | TPS61165DRVR,TPS61165DRVR LED 드라이버 IC |
||
제품 설명

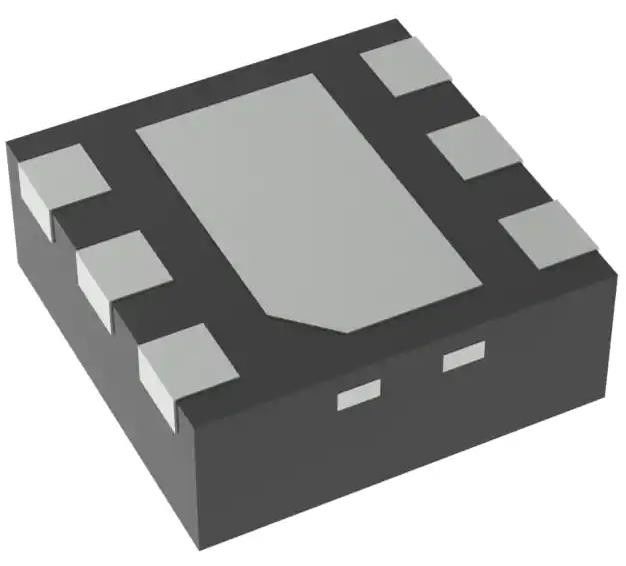

TPS61165DRVR LED 드라이버 IC 1 출력 조절기 Step-Up (Boost) PWM 디밍 1.2A
스펙 TPS61165DRVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 3V |
| 전압 - 공급 (최대) | 18V |
| 전압 - 출력 | 3V ~ 38V |
| 전류 - 출력 / 채널 | 1.2A (스위치) |
| 빈도 | 1.2MHz |
| 덤핑 | PWM |
| 신청서 | 자동차, 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 6-WSON (2x2) |
| 기본 제품 번호 | TPS61165 |
특징 TPS61165DRVR
• 3V ~ 18V 입력 전압 범위
• 38V 오픈 LED 보호
• 200mV 기준 전압 2% 정확성
1.2-MHz 스위치 주파수를 가진 1.2-A 스위치 FET
• 유연 한 유선 디지털 및 PWM 밝기 제어
• 내장 된 부드러운 시작
• 최대 90%의 효율성
• 열 패드와 함께 2mm × 2mm × 0.8mm 6-Pin WSON 패키지와 SOT-23 패키지
의 적용 TPS61165DRVR
• 고 밝기 LED 조명
• 미디어 형식 요소 표시를 위한 흰색 LED 백라운드 조명
• 휴대용 데이터 터미널 (EPOS)
• 온도 조절 장치 표시
• 인간 기계 인터페이스 (HMI)
• 비디오 감시 카메라
• 출구 표시
• HMI 및 제어 패널
• 산업용 PC
• IR LED 드라이버
• 냉장고
• 오븐
환경 및 수출 분류TPS61165DRVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
