상세 정보 |
|||
| 출력의 수: | 6 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 전압 - 공급 (맥스): | 24v | 전압 - 공급(최소): | 4.5V |
| 경향 - 출력 / 채널: | 30mA | 작동 온도: | -40°C ~ 85°C (TA) |
| 빈도: | 300kHz ~ 1MHz | 내부 스위치: | 네 |
| 하이 라이트: | TPS61183RTJT,TPS61183RTJT LED 드라이버 IC |
||
제품 설명

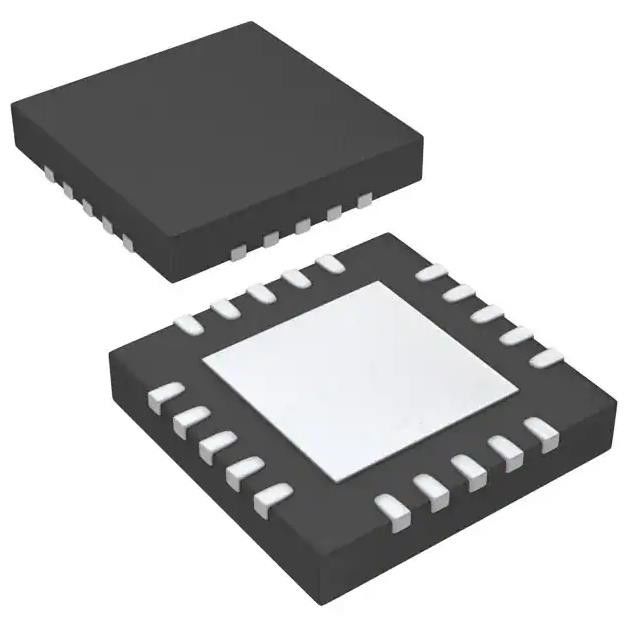

TPS61183RTJT LED 드라이버 IC 6 출력 DC 조절기 Step-Up PWM Dimming 30mA
스펙 TPS61183RTJT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 6 |
| 전압 - 공급 (분) | 4.5V |
| 전압 - 공급 (최대) | 24V |
| 전압 - 출력 | 38V |
| 전류 - 출력 / 채널 | 30mA |
| 빈도 | 300kHz ~ 1MHz |
| 덤핑 | PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-QFN (4x4) |
| 기본 제품 번호 | TPS61183 |
특징 TPS61183RTJT
• 4.5V ~ 24V 입력 전압
• 최대 출력 전압 38V
• 통합된 2-A, 40-V MOSFET
• 280kHz에서 1MHz 프로그램 가능한 스위치 주파수
• WLED 전압에 적응력 있는 부스트 출력
• 넓은 PWM 둔화 주파수 범위
Direct PWM 모드에서 100 Hz에서 50 KHz
100 Hz에서 22 KHz의 주파수 프로그래밍 모드
• 20kHz에서 100:1 디밍 비율
• 200 Hz에서 10000:1 둔화 비율 (직접 PWM 모드)
• 작은 외부 부품
• 통합 루프 보상
• 최대 30mA의 6개의 전류 수리장
• 1.5% (유례적) 현재 일치
• PWM 밝기 인터페이스 제어
• PWM 프로그램 가능한 모드 밝기 희미화 방법 또는 직접 PWM 희미화 방법
• 4000V HBM ESD 보호
• 프로그램 할 수 있는 과전압 경계
• WLED 개방 및 단축 보호 장치
• 열 차단
의 적용 TPS61183RTJT
• 노트북
• 약
• 모니터
• 산업용 PC
• 인간 기계 인터페이스 화면
• ATM
• 물고기 탐색기
환경 및 수출 분류TPS61183RTJT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
