상세 정보 |
|||
| 신청서: | 조명 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 공급(최소): | 4.5V | 전압 - 공급 (맥스): | 42V |
| 전압 - 출력: | 45V | 경향 - 출력 / 채널: | 1.5A |
| 빈도: | 100kHz ~ 2MHz | 조광: | 아날로그, PWM |
| 하이 라이트: | TPS92513DGQR,TPS92513DGQR LED 드라이버 IC |
||
제품 설명

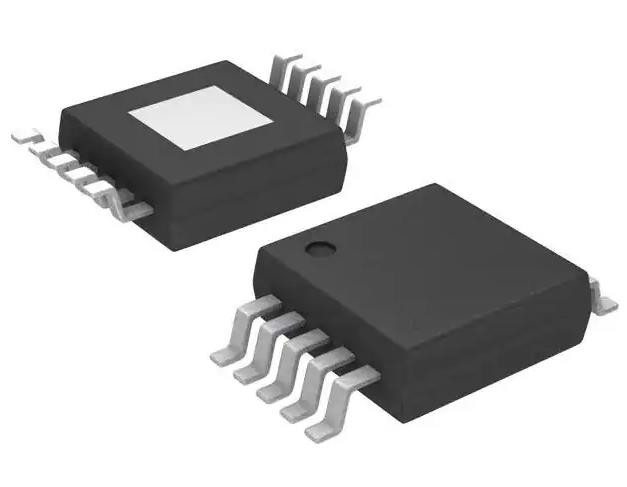

TPS92513DGQR LED 드라이버 IC 1 출력 조절기 Step-Down 아날로그 PWM 디밍 1.5A
스펙 TPS92513DGQR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝 다운 (박) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 4.5V |
| 전압 - 공급 (최대) | 42V |
| 전압 - 출력 | 45V |
| 전류 - 출력 / 채널 | 1.5A |
| 빈도 | 100kHz ~ 2MHz |
| 덤핑 | 아날로그, PWM |
| 신청서 | 조명 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-PowerTFSOP, 10-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 10-HVSSOP |
| 기본 제품 번호 | TPS92513 |
특징 TPS92513DGQR
* 220mQ 하이 사이드 MOSFET 통합
* TPS92513HV의 경우 4.5V ~ 42V 입력 전압 범위 (TPS92513HV의 경우 4.5V ~ 60V)
* 0V ~ 300mV 조절 전압 참조
* LED 전류 정확도 +5%
* 100kHz ~ 2MHz 스위칭 주파수 범위
* 전용 PWM 디밍 입력
* 조절 가능한 저전압 잠금
* 초전류 보호
* 과온 보호
* 파워패드TM가 있는 MSOP-10 패키지
의 적용 TPS92513DGQR
• 거리 조명
• 비상/출구 조명
• 일반 산업 및 상업용 조명
• 소매용 조명
• 가전 조명
• 교통 조명
• 채널 편지
• 가벼운 바
환경 및 수출 분류TPS92513DGQR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
