상세 정보 |
|||
| 증폭기용: | 차단 | 회로 수: | 1 |
|---|---|---|---|
| 출력 유형: | 차이 | -3db 대역폭: | 100 킬로 헤르츠 |
| 전압 - 입력옵셋: | 200 uV | 경향 - 공급: | 5.4mA |
| 경향 - 출력 / 채널: | 20 마 | 전압 - 공급 전폭 (민): | 2.7 Ｖ |
| 하이 라이트: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 격리 증폭기 IC |
||
제품 설명

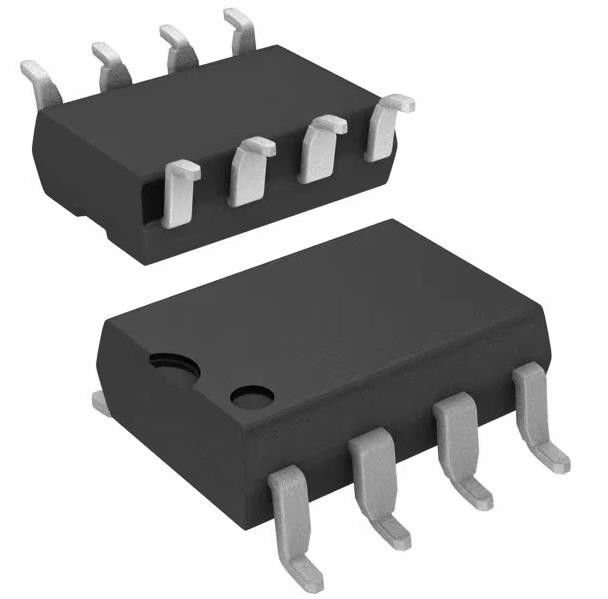

AMC1200STDUBRQ1 격리 증폭기 1 회로 차차 8-SOP
스펙AMC1200STDUBRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 기기, OP 앰프, 버퍼 앰프 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 증폭기 유형 | 격리 |
| 회로 수 | 1 |
| 출력 유형 | 분차 |
| 매출율 | - |
| -3dB 대역폭 | 100kHz |
| 전압 - 입력 오프셋 | 200μV |
| 전류 - 공급 | 5.4mA |
| 전류 - 출력 / 채널 | 20mA |
| 전압 - 공급 범위 (분) | 2.7V |
| 전압 - 공급 범위 (최대) | 5.5V |
| 작동 온도 | -40°C ~ 105°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SMD, Gull Wing |
| 공급자의 장치 패키지 | 8-SOP |
| 기본 제품 번호 | AMC1200 |
특징 AMC1200STDUBRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께:
온도급 2: 40°C~105°C
HBM ESD 분류 레벨 H2
CDM ESD 분류 레벨 C3B
• ±250mV 입력 전압 범위 셔트 저항에 최적화
• 매우 낮은 비선형성: 0.075% (최대) 5V 높은 측면 공급
• 낮은 오프셋 오류: 1.5mV (최대)
• 낮은 소음: 3.1mVRMS (보통)
• 낮은 높은 측면 공급 전류: 5 V에서 8 mA (최대)
입력 대역폭: 60 kHz (분)
• 고정 이득: 8 (0.5% 정확도)
• 높은 일반 모드 거부 비율: 108 dB (보통)
• 낮은 변에서 3.3-V 작동
• 인증 된 갈바닉 격리:
UL1577 및 VDE V 0884-10 승인
격리 전압: 4250 VPEAK
작동 전압: 1200 VPEAK
일시적 면역력: 10kV/μs (분)
• 정형 작동 전압에서 전형적인 10 년 수명 (응용 보고서, SLLA197 참조)
의 적용 AMC1200STDUBRQ1
• 격리 된 셔트 저항 기반 전류 또는 전압
감지:
트랙션 인버터
탑재 충전기
DC-DC 변환기
배터리 관리 시스템
환경 및 수출 분류AMC1200STDUBRQ1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
