상세 정보 |
|||
| 종류: | 버튼 | 입력 횟수: | 최고 7 |
|---|---|---|---|
| LED 드라이버 채널: | 최고 5 | 인터페이스: | I2C |
| 전압 - 공급: | 1.8V ~ 5.5V | 작동 온도: | -40°C ~ 85°C |
| 패키지 / 케이스: | 14 SOIC (0.154 ", 3.90 밀리미터 폭) | 기본 제품 번호: | AT42QT1070 |
| 하이 라이트: | AT42QT1070-SSUR,AT42QT1070-SSUR 전자 IC 칩 |
||
제품 설명

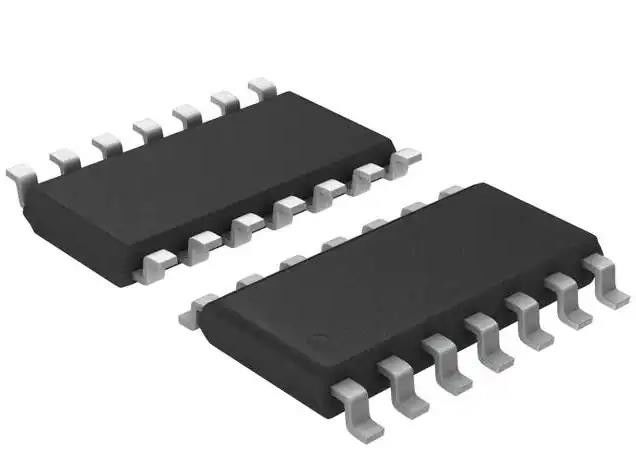

AT42QT1070-SSUR 전자 IC 칩 용량 터치 버튼 14-SOIC
스펙AT42QT1070-SSUR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 센서, 용량 터치 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | QTouchTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 버튼 |
| 근접 탐지 | 아니 |
| 입력값 수 | 최대 7 |
| LED 드라이버 채널 | 최대 5개 |
| 인터페이스 | I2C |
| 결의 | - |
| 전압 - 공급 | 1.8V ~ 5.5V |
| 전류 - 공급 | - |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | AT42QT1070 |
특징 AT42QT1070-SSUR
* 구성:
* 통신 모드
* 독립 모드
* 키의 수:
* 통신 모드: 1 7 키 (또는 1 6 키 + 경비 채널)
* 단독 모드: 1 4 키와 키 0에 고정된 보호 채널
* I/O 라인 수:
* 독립 모드: 5 출력
* 기술:
* 특허로 된 스펙트럼 전용 전하 전송
* 주요 윤곽 크기:
* 6mm x 6mm 또는 더 큰 (패널 두께에 따라); 매우 다양한 크기와 모양이 가능합니다.
* 요구되는 계층:
# 하나 #
* 전극 재료:
* 진료 된 구리; 은; 탄소; 인디움 진산화물 (ITO)
* 패널 재료:
* 플라스틱; 유리; 복합재료; 페인트 된 표면 (소 입자 밀도 금속 페인트 가능)
* 패널 두께:
* 최대 10mm 유리; 최대 5mm 플라스틱 (전자 크기에 따라)
* 주요 민감도:
* 통신 모드: I2 C 호환 인터페이스에서 간단한 명령어를 통해 개별적으로 설정
* 독립 모드: 설정이 고정되어 있습니다
* 인터페이스:
* I2C 호환된 슬레이브 모드 (400 kHz)
* 신호 처리:
* 자정
* 오토 드리프트 보상
* 노이즈 필터링
* 인접 키 억제® (AKS®)
전력:
* 1.8V 5.5V
* 패키지:
* 14핀 SOIC RoHS 컴플라이언스 IC
* 20핀 VQFN RoHS 컴플라이언스 IC
의 적용 AT42QT1070-SSUR
AT42QT1070 (QT1070) 은 디지털 번스트 모드 충전 전송 (QTTM) 용량 센서 드라이버입니다. 장치는 모드에 따라 1에서 7 개의 키를 감지 할 수 있습니다.
환경 및 수출 분류AT42QT1070-SSUR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
