상세 정보 |
|||
| 트랜지스터형: | NPN | 경향 - 수집기 (Ic) (맥스): | 0.125 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 50V | Ib, Ic에 있는 프스 포화 (맥스): | 240mV @ 100mA, 2A |
| 경향 - 집전기 절단 (맥스): | 1μA(ICBO) | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 200 @ 100mA, 2V |
| 전원 - 맥스: | 1.3 Ｗ | 주파수 - 변화: | 380MHz |
| 하이 라이트: | CPH6223-TL-E,CPH6223-TL-E NPN 양극 트랜지스터 |
||
제품 설명

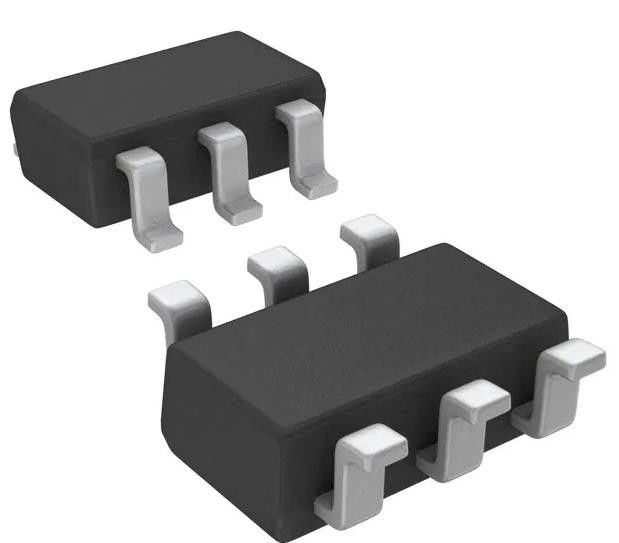

CPH6223-TL-E 양극 트랜지스터 NPN 50 V 3 A 380MHz 1.3 W 표면 장착 6-CPH
스펙CPH6223-TL-E
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | NPN |
| 전류 - 수집기 (Ic) (최대) | 0.125 |
| 전압 - 컬렉터 발사자 분해 (최대) | 50V |
| Vce 포화 (최대) @ Ib, Ic | 240mV @ 100mA, 2A |
| 전류 - 컬렉터 절단 (최대) | 1μA (ICBO) |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 200 @ 100mA, 2V |
| 전력 - 최대 | 1.3W |
| 빈도 - 전환 | 380MHz |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74, SOT-457 |
| 공급자의 장치 패키지 | 6-CPH |
| 기본 제품 번호 | CPH6223 |
특징 CPH6223-TL-E
* MBIT 프로세스의 채택
* 큰 전류 용량
* 낮은 컬렉터-에-에미터 포화 전압
* 고속 전환
* 초소형 패키지 는 최종 제품 의 소형화 를 용이 하게 한다 (착착 높이: 0.9mm)
* 허용되는 높은 전력 분산
* 이것들은 Pb-Free 장치입니다
의 적용 CPH6223-TL-E
* DC-DC 변환기, 릴레이 드라이버, 램프 드라이버, 모터 드라이버, 스트로브
환경 및 수출 분류CPH6223-TL-E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
