상세 정보 |
|||
| 트랜지스터형: | PNP - 사전 바이어스됨 | 경향 - 수집기 (Ic) (맥스): | 50 마 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 50V | 저항기 - 토대 (R1): | 10 크옴스 |
| 저항기 - 방출기 베이스 (R2): | 10 크옴스 | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 20 @ 5mA, 5V |
제품 설명

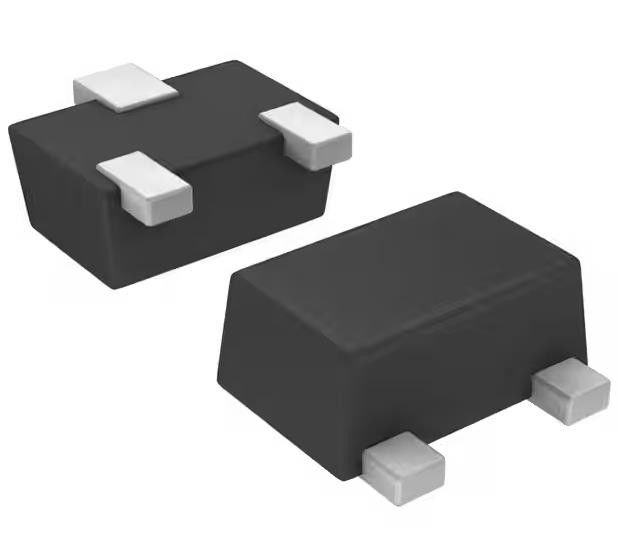

DTA114EMT2L 양극 트랜지스터 50V 50mA 250MHz 150mW 표면 마운트 VMT3
스펙 DTA114EMT2L
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일, 사전 편향된 양극 트랜지스터 | |
| Mfr | 롬 반도체 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | PNP - 선입견 |
| 전류 - 수집기 (Ic) (최대) | 50mA |
| 전압 - 컬렉터 발사자 분해 (최대) | 50V |
| 레지스터 - 베이스 (R1) | 10kOhms |
| 레지스터 - 발산기 기본 (R2) | 10kOhms |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 20 @ 5mA, 5V |
| Vce 포화 (최대) @ Ib, Ic | 300mV @ 500μA, 10mA |
| 전류 - 컬렉터 절단 (최대) | 500nA |
| 빈도 - 전환 | 250 MHz |
| 전력 - 최대 | 150mW |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOT-723 |
| 공급자의 장치 패키지 | VMT3 |
| 기본 제품 번호 | DTA114 |
특징 DTA114EMT2L
1) 내장된 편향 저항, R1 = R2 = 10kΩ
2) 내장 편향 저항은 외부 입력 저항을 연결하지 않고 인버터 회로를 구성 할 수 있습니다 (내장 회로 참조).
3) 작동을 위해 ON/OFF 조건만 설정해야 회로 설계가 쉬워집니다.
4) 보조 NPN 유형: DTC114E 시리즈
의 적용 DTA114EMT2L
인버터, 인터페이스, 드라이버
환경 및 수출 분류DTA114EMT2L
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
