상세 정보 |
|||
| 트랜지스터형: | PNP - 사전 바이어스됨 | 주파수 - 변화: | 250 마하즈 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 50 Ｖ | 저항기 - 토대 (R1): | 1 크옴스 |
| 저항기 - 방출기 베이스 (R2): | 1 크옴스 | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 33 @ 50mA, 5V |
| Ib, Ic에 있는 프스 포화 (맥스): | 250μA에서 300mV, 5mA | 경향 - 수집기 (Ic) (맥스): | 500nA |
제품 설명

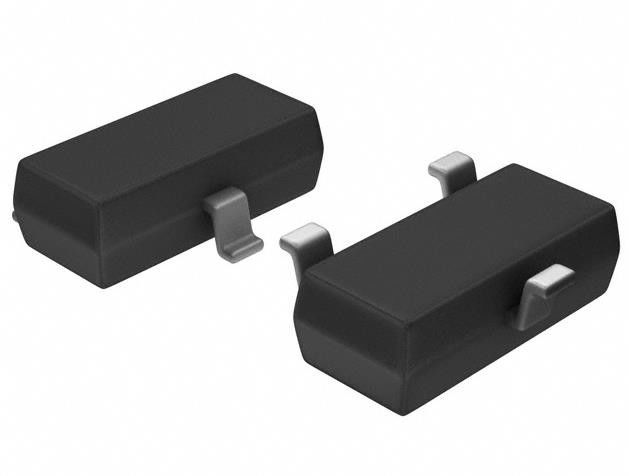

DTD113EK T146 사전 편향된 양극 트랜지스터 50 V 500 mA 200 MHz 200 mW
스펙 DTD113EK T146
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일, 사전 편향된 양극 트랜지스터 | |
| Mfr | 롬 반도체 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | NPN - 미리 편향된 |
| 전류 - 수집기 (Ic) (최대) | 500mA |
| 전압 - 컬렉터 발사자 분해 (최대) | 50V |
| 레지스터 - 베이스 (R1) | 1 kOhms |
| 레지스터 - 발산기 기본 (R2) | 1 kOhms |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 33 @ 50mA, 5V |
| Vce 포화 (최대) @ Ib, Ic | 300mV @ 2.5mA, 50mA |
| 전류 - 컬렉터 절단 (최대) | 500nA |
| 빈도 - 전환 | 200MHz |
| 전력 - 최대 | 200mW |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SMT3 |
| 기본 제품 번호 | DTD113 |
특징 DTD113EK T146
1) 내장 편향 저항, R1 = R2 = 1kW
2) 내장된 편향 저항은 외부 입력 저항을 연결하지 않고 인버터 회로를 구성 할 수 있습니다.
3) 편향 저항은 부정적인 편향을 허용하기 위해 완전한 고립을 가진 얇은 필름 저항으로 구성됩니다.
또한 기생충의 영향을 완전히 제거하는 장점이 있습니다.
4) 작동을 위해 켜고 끄는 조건만 설정해야 회로 설계가 용이합니다.
5) 추가 PNP 유형:DTB113EK 시리즈
6) 납 자유 / RoHS 준수.
의 적용 DTD113EK T146
스위치 회로, 인버터 회로, 인터페이스 회로, 드라이버 회로
환경 및 수출 분류DTD113EK T146
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
