상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 5000Vrms |
|---|---|---|---|
| (민) 공통 모드 트랜지엔트 면역: | 15kV/us | 전달 지연 트플에 / 티피하들 (맥스): | 200ns, 200ns |
| 펄스 폭 왜곡 (맥스): | 65n | 상승 / 강하 시간 (Typ): | 75ns, 55ns |
| 경향 - 낮은 출력 하이: | 2A, 2A | 경향 - 피크 출력: | 2.5A |
제품 설명

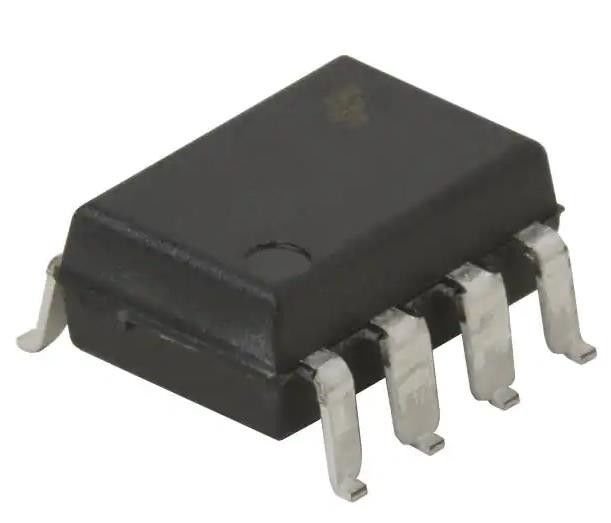

FOD3180SDV 2.5A 게이트 드라이버 광 결합 5000Vrms 1 채널 8-SMD
스펙 FOD3180SDV
| 유형 | 설명 |
| 분류 | 격리장치 |
| 격리기 - 게이트 드라이버 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 광적 결합 |
| 채널 수 | 1 |
| 전압 - 격리 | 5000Vrms |
| 일반 모드 일시 면역력 (분) | 15kV/μs |
| 증식 지연 tpLH / tpHL (최대) | 200nm, 200nm |
| 펄스 너비 왜곡 (최대) | 65n |
| 상승 / 하락 시간 (형) | 75nm, 55nm |
| 전류 - 출력 높고 낮은 | 2A, 2A |
| 전류 - 최고출력 | 2.5A |
| 전압 - 앞으로 (Vf) (형) | 1.43V |
| 전류 - DC 전향 (if) (max) | 25mA |
| 전압 - 출력 공급 | 10V ~ 20V |
| 작동 온도 | -40°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SMD, Gull Wing |
| 공급자의 장치 패키지 | 8-SMD |
| 승인 기관 | cUL, UL, VDE |
| 기본 제품 번호 | FOD3180 |
특징 FOD3180SDV
• -40°C에서 +100°C까지의 보장된 작동 온도 범위
• 2 최소 최고 출력 전류
• 고속 반응: 온도 범위에서 최대 200 ns 확산 지연
• 250 kHz 최대 전환 속도
• 30 ns 타입 펄스 너비 왜곡
• 넓은 VCC 작동 범위: 10V ~ 20V
• 5000 Vrms, 1 분 격리
• 위압 잠금 보호 (UVLO) 와 히스테레시
• 7.0mm의 최소 미끄러짐 거리
• 최소 공백 거리는 7.0mm
• C-UL, UL 및 VDE* 승인
• 1.5의 RDS ((ON) 는 낮은 전력 분비를 제공합니다.
• 15 kV/s 최소 일반 모드 거부
• Pb-Free 장치입니다.
의 적용 FOD3180SDV
• 플라스마 디스플레이 패널
• 고성능 DC/DC 변환기
• 고성능 스위치 모드 전원 공급
• 고성능의 끊김 없는 전원 공급
• 격리 된 전력 MOSFET 게이트 드라이브
* 주문 옵션이 필요해요
환경 및 수출 분류FOD3180SDV
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
