상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 독립형 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 게이트 타입: | 엔-채널 MOSFET |
| 전압 - 공급: | 6.5V ~ 18V | 로직 전압 - VIL, VIH: | 0.8V, 2.6V |
| 전류 - 피크 출력 (원천, 싱크): | 1.5A, 1.5A | 입력 유형: | 뒤집기 |
제품 설명

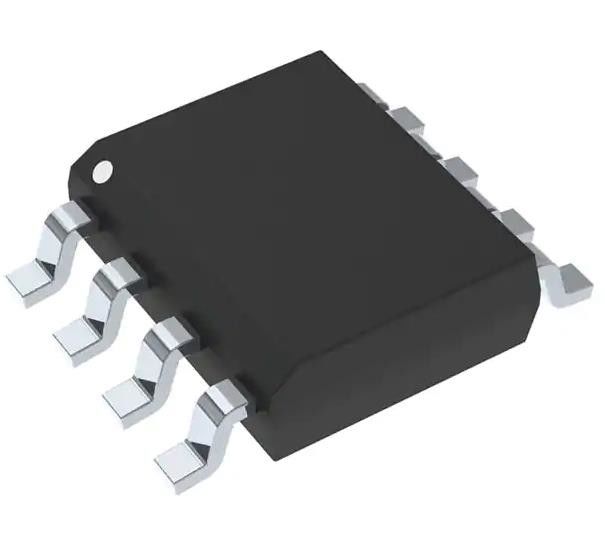

MC33151DG 낮은 측면 게이트 드라이버 IC 역동 8-SOIC 상승 / 하락 시간 (형) 31ns, 32ns
스펙 MC33151DG
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 구동 구성 | 저쪽 |
| 채널 유형 | 독립적 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 6.5V ~ 18V |
| 논리 전압 - VIL, HIV | 0.8V, 2.6V |
| 전류 - 최고출력 (원, 싱크) | 1.5A, 1.5A |
| 입력 타입 | 반전 |
| 상승 / 하락 시간 (형) | 31n, 32n |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | MC33151 |
MC33151DG의 특징
• 1.5A 토템 폴 출력 2 개의 독립 채널
• 출력 1000 pF 부하로 15 ns의 상승 및 하락 시간
• 히스테레시와 CMOS/LSTTL 호환 입력
• 히스테레시스 로크아웃
• 낮은 대기 전류
• 효율적 인 고 주파수 작동
• 공통 스위치 조절기 제어 IC로 시스템 성능 향상
• 핀 아웃 DS0026 및 MMH0026에 동등
• Pb-Free 및 Halogen-Free 장치
설명MC33151DG
MC34151/MC33151는 높은 수량율을 가진 큰 용량 부하를 구동하기 위해 낮은 전류 디지털 회로를 필요로하는 애플리케이션을 위해 특별히 설계된 이중 역전 고속 드라이버입니다.
환경 및 수출 분류MC33151DG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
