상세 정보 |
|||
| 종류: | 주파수 합성기(RF) | PLL: | 네 |
|---|---|---|---|
| 입력: | 시계 | 출력: | 시계 |
| 회로 수: | 1 | 비율 - 입력:출력: | 3:02 |
| 분차 - 입력:출력: | 네/아니오 | 주파수 - 최대: | 3GHz |
| 전압 - 공급: | 2.5V ~ 3.6V | 작동 온도: | -40°C ~ 85°C |
제품 설명

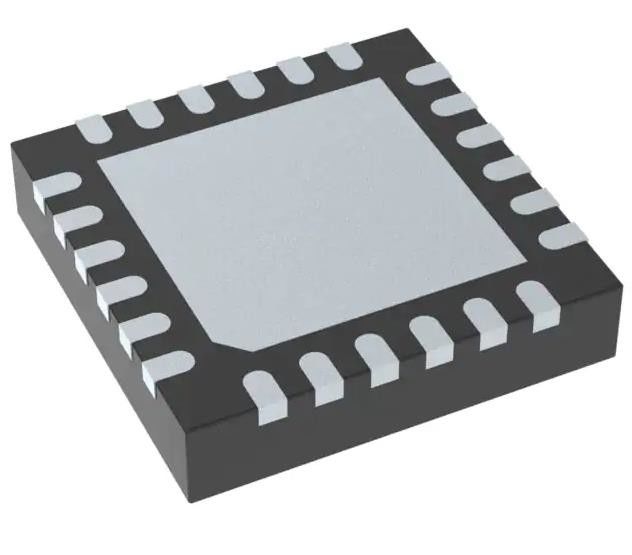

LMX2485SQ/NOPB 주파수 합성기 (RF) IC 3GHz 1 24-WFQFN 노출 패드
스펙 LMX2485SQ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 시계 생성기, PLL, 주파수 합성기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | PLLATINUMTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 주파수 합성기 (RF) |
| PLL | 그래요 |
| 입력 | 시계 |
| 출력 | 시계 |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 3:02 |
| 분차 - 입력:출력 | 네/아니오 |
| 주파수 - 최대 | 3GHz |
| 분배자/배수자 | 네 / 네 |
| 전압 - 공급 | 2.5V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-WQFN (4x4) |
| 기본 제품 번호 | LMX2485 |
LMX2485SQ/NOPB의 특징
* 하부 분할에 대한 4 배 모듈 프레스칼러
- RF PLL: 8/9/12/13 또는 16/17/20/21
- IF PLL: 8/9 또는 16/17
* 고급 델타-시그마 분수 보상
- 12비트 또는 22비트 선택 가능한 분자 모듈
- 4차 계층 프로그래밍 가능한 델타 시그마 모듈러
* 잠금 시간을 개선하는 기능
- 단 한 단어만 쓸 수 있는 통합 타임 아웃 카운터와 함께 패스트락 / 사이클 슬리프 감소
* 넓은 작동 범위
- LMX2485 RF PLL: 500 MHz에서 3.0 GHz
- LMX2485E RF PLL: 50 MHz에서 3.0 GHz
* 유용 한 특징
- 디지털 잠금 감지 출력
- 하드웨어 및 소프트웨어 전원 다운 제어
- 칩에 있는 입력 주파수 증폭기
- RF 단계 탐지기 주파수 최대 50 MHz
- 2.5 ~ 3.6 V 작동 Icc = 5.0 mA
설명LMX2485SQ/NOPB
• 휴대전화 와 기지국
• 직접 디지털 변조 응용 프로그램
• 위성 및 케이블 TV 튜너
• WLAN 표준
환경 및 수출 분류LMX2485SQ/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
