상세 정보 |
|||
| 출력 유형: | 트랜지스터 드라이버 | 기능: | 증가 / 감소 |
|---|---|---|---|
| 출력 구성: | 긍정, 유능한 차단 | 출력의 수: | 2 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 8V ~ 15V |
| 주파수 - 스위칭: | 200kHz ~ 590kHz | 듀티 싸이클 (맥스): | 70%, 80% |
제품 설명

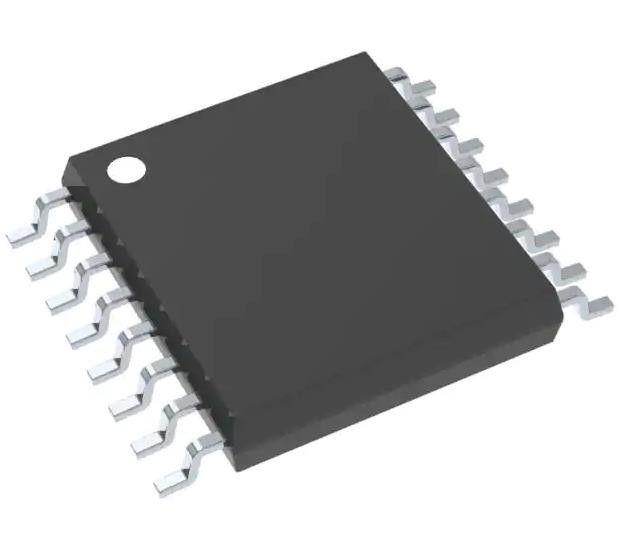

LM5026MTX/NOPB 변환기 조절기 양성 격리 출력 DC 컨트롤러 IC
스펙 LM5026MTX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 스텝업/스텝다운 |
| 출력 구성 | 긍정적, 고립 될 수 있는 능력 |
| 토폴로지 | 전향 변환기 |
| 출력 수 | 2 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 8V ~ 15V |
| 주파수 - 전환 | 200kHz ~ 590kHz |
| 작업 주기 (최대) | 70%, 80% |
| 동시 수정기 | 아니 |
| 클럭 동기화 | 그래요 |
| 일련 인터페이스 | - |
| 제어 기능 | 정지 시간 제어, 주파수 제어, 재설정, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | LM5026 |
LM5026MTX/NOPB의 특징
* 전류 모드 제어
* 내부 100V 시작 편견 조절기
* 3-A 복합 메인 게이트 드라이버
* 고 대역폭 광 결합기 인터페이스
* 조절 가능한 히스테레시와 함께 프로그래밍 가능한 라인 저전압 잠금 (UVLO)
* 다재다능한 듀얼 모드 초전류 보호
* 프로그램 가능한 중복 또는 주요 및 활성 클램프 출력 사이의 정전 시간
* 프로그램 가능한 최대 작업 사이클 클램프
* 프로그램 가능한 소프트 시작
* 최전선 엣지 블랭킹
* 저항 프로그램 1MHz 능력 오시레이터
* 오시레이터 동기화 I/0 능력
* 정밀 5-V 참조
설명LM5026MTX/NOPB
• 서버 전원 공급 장치
• 48V 통신 전원 공급 장치
• 고효율의 DC·DC 전원 공급 장치
환경 및 수출 분류LM5026MTX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
