상세 정보 |
|||
| 로직 타입: | 또는 게이트 | 회로 수: | 4 |
|---|---|---|---|
| 입력 횟수: | 2 | 전압 - 공급: | 4.5V ~ 5.5V |
| 경향 - 정지하 (맥스): | 1 uA | 경향 - 낮은 출력 하이: | 4mA, 4mA |
| 입력 논리 레벨 - 로우: | 0.8V | 입력 논리 레벨 - 최고: | 2V |
제품 설명

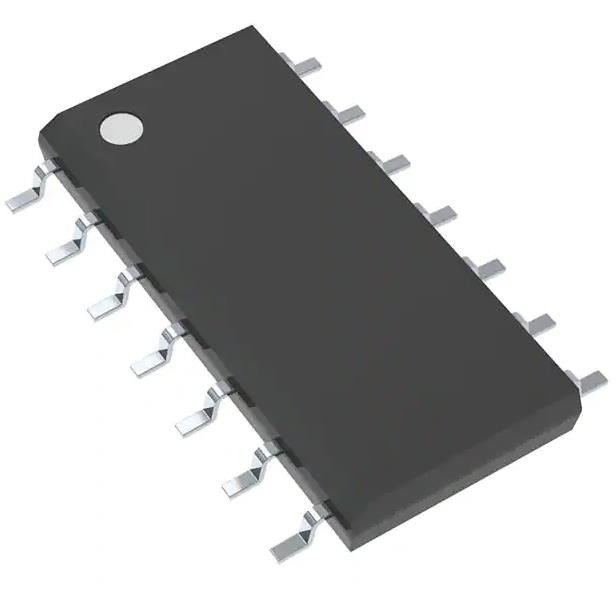

MC74HCT32ADR2G OR 게이트 IC 4 채널 14-SOIC 4.5V ~ 5.5V 4mA, 4mA
스펙 MC74HCT32ADR2G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 반 |
| 시리즈 | 74HCT |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | OR 게이트 |
| 회로 수 | 4 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전류 - 조용 (최대) | 1μA |
| 전류 - 출력 높고 낮은 | 4mA, 4mA |
| 입력 논리 레벨 - 낮은 | 0.8V |
| 입력 논리 레벨 - 높습니다 | 2V |
| 최대 전파 지연 @ V, 최대 CL | 15ns @ 5V, 50pF |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-SOIC |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 기본 제품 번호 | 74HCT32 |
MC74HCT32ADR2G의 특징
• 출력 드라이브 용량: 10 LSTTL 로드
• 출력 CMOS, NMOS 및 TTL에 직접 인터페이스
• 작동 전압 범위: 2.0V ~ 6.0V
• 낮은 입력 전류: 1A
• CMOS 장치의 높은 소음 면역 특성
• JEDEC 표준 7A 요구 사항에 따라
• 칩 복잡성: 48 FET 또는 12 동등한 게이트
• Pb-Free 장치입니다.
설명MC74HCT32ADR2G
MC74HCT32A는 LS32와 동일한 핀아웃이다. 장치 입력은 표준 CMOS 또는 LSTTL 출력과 호환된다.
환경 및 수출 분류MC74HCT32ADR2G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
