상세 정보 |
|||
| 로직 타입: | 그리고 게이트 | 회로 수: | 1 |
|---|---|---|---|
| 입력 횟수: | 2 | 전압 - 공급: | 1.65V ~ 5.5V |
| 경향 - 정지하 (맥스): | 1 uA | 경향 - 낮은 출력 하이: | 8mA, 8mA |
| 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 7.9 나노 초 | 작동 온도: | -55°C ~ 125°C |
제품 설명

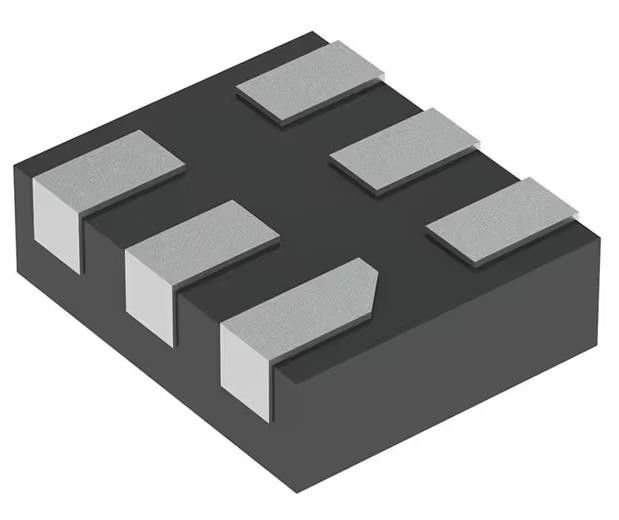

NLU1G08MUTCG AND 게이트 전자 IC 칩 1 채널 6-UDFN (1.2x1)
스펙 NLU1G08MUTCG
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 반 |
| 시리즈 | 미니게이트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | AND 게이트 |
| 회로 수 | 1 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 전류 - 조용 (최대) | 1μA |
| 전류 - 출력 높고 낮은 | 8mA, 8mA |
| 입력 논리 레벨 - 낮은 | - |
| 입력 논리 레벨 - 높습니다 | - |
| 최대 전파 지연 @ V, 최대 CL | 7.9ns @ 5V, 50pF |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 6-UDFN (1.2x1) |
| 패키지 / 케이스 | 6-UFDFN |
| 기본 제품 번호 | NLU1G08 |
NLU1G08MUTCG의 특징
고속: tPD = 3.5 ns (형) @ VCC = 5.0 V
• 낮은 전력 분사: ICC = 1 mA (최대) TA = 25 °C
• 입력 장치에 대한 전원 다운 보호
• 균형 잡힌 번식 지연
• 초전압 내성 (OVT) 입력 및 출력 핀
• 초소형 패키지
• Pb-Free 장치입니다.
설명NLU1G08MUTCG
NLU1G08 미니게이트는 초소규모의 첨단 고속 CMOS2 입력 AND 게이트입니다.
NLU1G08 입력 및 출력 구조는 공급 전압에 관계없이 최대 7.0V 전압이 적용되면 보호합니다.
환경 및 수출 분류NLU1G08MUTCG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
