상세 정보 |
|||
| 로직 타입: | 인버터 | 회로 수: | 1 |
|---|---|---|---|
| 입력 횟수: | 1 | 전압 - 공급: | 0.9V ~ 3.6V |
| 경향 - 정지하 (맥스): | 900 nA | 경향 - 낮은 출력 하이: | 2.6mA, 2.6mA |
| 입력 논리 레벨 - 로우: | 0.7V ~ 0.9V | 입력 논리 레벨 - 최고: | 1.6V ~ 2.1V |
제품 설명

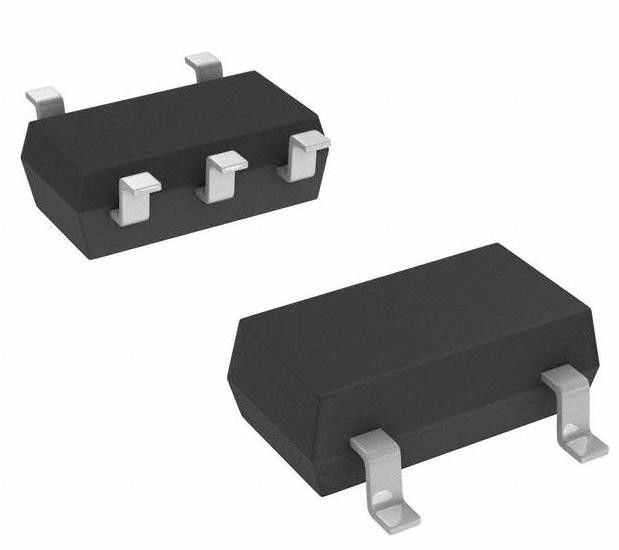

NC7SP04P5X 인버터 전자 IC 칩 1 채널 SC-70-5 0.9V ~ 3.6V 900 nA
스펙 NC7SP04P5X
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 반 |
| 시리즈 | 7SP |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 인버터 |
| 회로 수 | 1 |
| 입력값 수 | 1 |
| 특징 | - |
| 전압 - 공급 | 0.9V ~ 3.6V |
| 전류 - 조용 (최대) | 900 nA |
| 전류 - 출력 높고 낮은 | 20.6mA, 2.6mA |
| 입력 논리 레벨 - 낮은 | 0.7V ~ 0.9V |
| 입력 논리 레벨 - 높습니다 | 1.6V ~ 2.1V |
| 최대 전파 지연 @ V, 최대 CL | 9.2ns @ 3.3V, 30pF |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SC-70-5 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 기본 제품 번호 | 7SP04 |
특징 NC7SP04P5X
* 0.9V ~ 3.6V VCC 공급 작동
* 3.6V 초전압 내성 I/O VCC에서 0.9V에서 3.6V
* 전파 지연 (t PD):
-4.0ns 3.0V에서 3.6V VCC에 전형적입니다.
-5.0ns 2.3V에서 2.7V VCC에 전형적입니다.
-6.0ns 1.65V에서 1.95V DC에 전형적입니다.
-7.0ns 1.40V에서 1.60V DC에 전형적입니다.
-11.0ns 1.10V에서 1.30V DC에 전형적입니다.
-27.0ns 0.90V DC를 위한 전형적인
* 전원 끄기 고 임피던스 입력과 출력
* 정적 드라이브 (I OH/I OL):
- ± 2.6mA 3.00V DC
- ± 2.1mA, 2.30V DC
- ± 1.5mA 1.65V DC
- ± 1.0mA 1.40V DC
- ± 0.5mA 1.10V V CC
- ± 20μA 0.9V VCC에서
* 조용한 시리즈TM 노이즈 / EMI 감소 회로
* 초소형 마이크로팩TM 패키지
* 극저동적 전력
설명 NC7SP04P5X
NC7SP04은 페어차일드 즈의 틴리 로직 (TinyLogic®) Ultra Low Power (ULP) 시리즈의 단일 인버터입니다. 배터리 수명이 중요한 애플리케이션에 이상적입니다.이 제품은 0의 V CC 작동 범위 내에서 초저전력 소비를 위해 설계되었습니다.0.9V에서 3.6V
환경 및 수출 분류NC7SP04P5X
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
