상세 정보 |
|||
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 30V |
|---|---|---|---|
| 전류 - 연속 드레인(Id) @ 25°C: | 14A (Ta) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 30A, 10V에 있는 9.4mOhm | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2.1V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 15.2nC @ 10V | 브그스 (맥스): | ±20V |
| 하이 라이트: | NVTFS4C13NWFTAG N 채널 MOSFET,8-WDFN N 채널 MOSFET,NVTFS4C13NWFTAG |
||
제품 설명

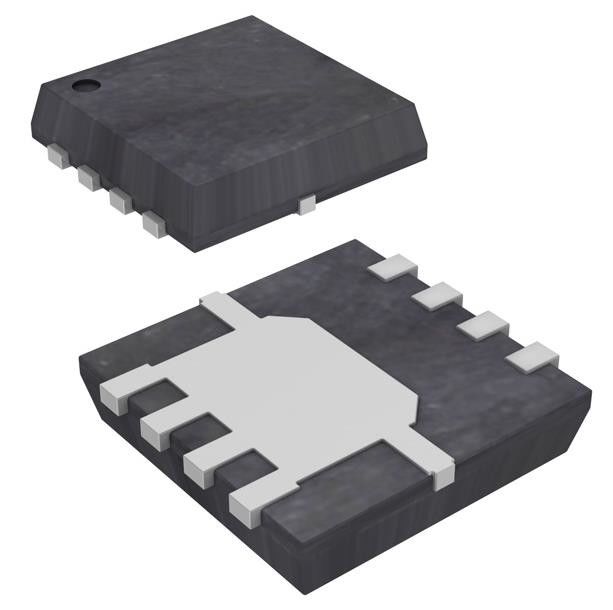

NVTFS4C13NWFTAG N 채널 30V 14A (Ta) 3W (Ta), 26W (Tc) 표면 마운트 8-WDFN
스펙 NVTFS4C13NWFTAG
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 14A (Ta) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 9.4mOhm @ 30A, 10V |
| Vgs(th) (최대) @ Id | 2.1V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 15.2 nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 770pF @ 15V |
| FET 특징 | - |
| 전력 분산 (최대) | 3W (Ta), 26W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-WDFN (3.3x3.3) |
| 패키지 / 케이스 | 8-PowerWDFN |
| 기본 제품 번호 | NVTFS4 |
특징 NVTFS4C13NWFTAG
• 유도 손실을 최소화하기 위해 낮은 RDS (동)
• 운전자 손실 을 최소화 하기 위한 낮은 용량
• 전환 손실을 최소화 하기 위해 최적화된 게이트 충전
• NVTFS4C13NWF - 젖을 수 있는 측면 제품
• NVT 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
환경 및 수출 분류NVTFS4C13NWFTAG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
