상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 3750Vrms |
|---|---|---|---|
| 전류 전달비 (민): | 5mA에 있는 50% | 전류 전달비 (맥스): | 5mA에 있는 300% |
| 상승 / 강하 시간 (Typ): | 3us, 5us | 출력 유형: | 트랜지스터 |
| 전압 - 출력 (최대): | 40V | 경향 - 출력 / 채널: | 80mA |
| 하이 라이트: | PS2701-1-F3 오프토이졸레이터 트랜지스터,4-SMD 광 격리 트랜지스터,1개 채널 광분리기 트랜지스터 |
||
제품 설명

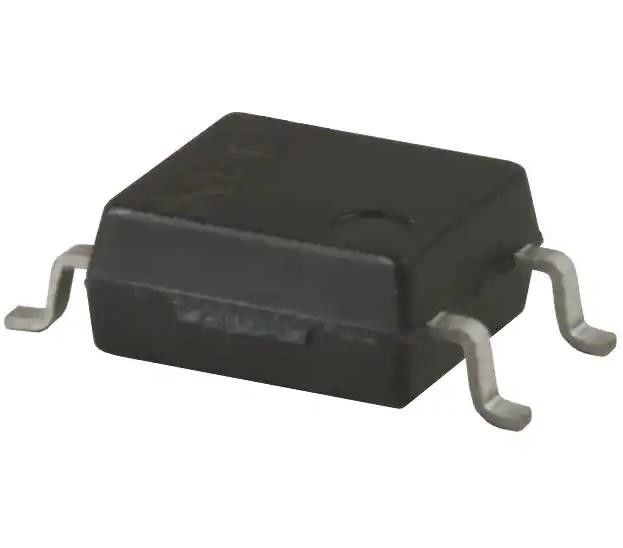

PS2701-1-F3 오프토이졸레이터 트랜지스터 출력 3750Vrms 1 채널 4-SMD
스펙 PS2701-1-F3
| 유형 | 설명 |
| 분류 | 격리장치 |
| 광 단열기 | |
| 트랜지스터, 광전력 출력 광 단열기 | |
| Mfr | CEL |
| 시리즈 | NEPOC |
| 패키지 | 테이프 & 롤 (TR) |
| 채널 수 | 1 |
| 전압 - 격리 | 3750Vrms |
| 전류 전송 비율 (분) | 50% @ 5mA |
| 전류 전송 비율 (최대) | 300% @ 5mA |
| 켜기 / 끄기 시간 (형) | - |
| 상승 / 하락 시간 (형) | 3μs, 5μs |
| 입력 타입 | DC |
| 출력 유형 | 트랜지스터 |
| 전압 - 출력 (최대) | 40V |
| 전류 - 출력 / 채널 | 80mA |
| 전압 - 앞으로 (Vf) (형) | 1.1V |
| 전류 - DC 전향 (if) (max) | 50mA |
| Vce 포화 (최대) | 300mV |
| 작동 온도 | -55°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-SMD, Gull Wing |
| 공급자의 장치 패키지 | 4-SMD |
특징PS2701-1-F3
• 고 고 격리 전압 BV: 3.75 k Vr.m.s.
• SOP (작은 외선 패키지)
• 각 패키지에 대한 격리 된 채널
• 고속 스위칭 tr = 3 μs TYP, tf = 5 μs TYP
• 낮은 컬렉터 암흑 전류 ICEO: 5 nA TYP @ TA = 25 °C, VCE = 40 V
• 테이프 와 스필 사용 가능
설명PS2701-1-F3
• AC LINE/DIGITAL LOGIC
• DIGITAL LOGIC 인터페이스
• 굽은 쌍 라인 수신기
• 전화/전자 라인 수신기
• 고주파 전원 공급 피드백 제어
• 릴레이 콘택트 모니터
• 전원 공급 모니터
환경 및 수출 분류PS2701-1-F3
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS에 부합하지 않음 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
