상세 정보 |
|||
규약: | RS422, RS485 | 운전자들 / 수신기들의 번호: | 1/1 |
---|---|---|---|
이중 통신: | 절반 | 수신기 이력현상: | 35 mV |
자료 비율: | 32Mbps | 전압 - 공급: | 3V ~ 3.6V |
작동 온도: | -40°C ~ 85°C | 장착형: | 표면 마운트 |
제품 설명

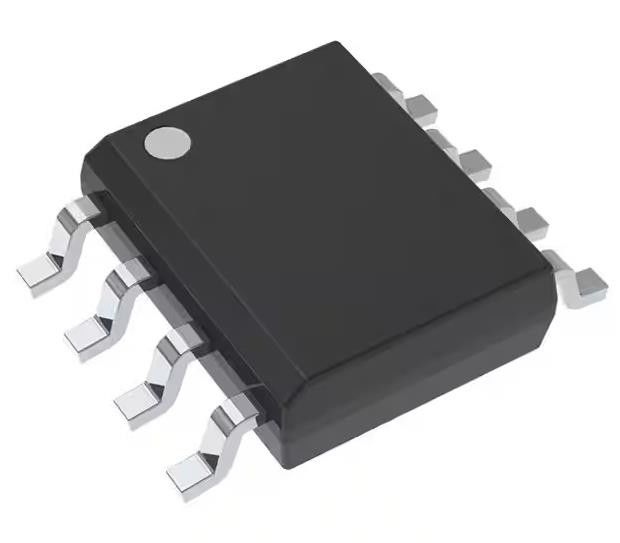

SN65HVD10D 1/1 송신기 전자 IC 칩 반 RS422, RS485 8-SOIC
스펙 SN65HVD10D
유형 | 설명 |
분류 | 융합 회로 (IC) |
인터페이스 | |
드라이버, 수신기, 송신기 | |
Mfr | 텍사스 인스트루먼트 |
시리즈 | - |
패키지 | 튜브 |
종류 | 송신기 |
조약 | RS422, RS485 |
운전자/접수자 수 | 여호와 의 증인, 1/11 |
듀플렉스 | 절반 |
수신기 히스테레시스 | 35mV |
데이터 비율 | 32Mbps |
전압 - 공급 | 3V ~ 3.6V |
작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 |
패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
공급자의 장치 패키지 | 8-SOIC |
기본 제품 번호 | 65HVD10 |
특징 SN65HVD10D
• 3.3V 전원 공급 장치로 작동 합니다.
• 버스 핀 ESD 보호 16-kV HBM을 초과
1/8 유닛 로드 옵션 (버스에 최대 256 노드)
• 1 Mbps, 10 Mbps 및 32 Mbps의 신호 속도의 선택적 드라이버 출력 전환 시간
• ANSI TIA/ EIA-485-A의 요구 사항을 충족하거나 초과합니다.
• 버스 핀 단회로 보호 7V에서 12V
낮은 전류 대기 모드: 1 μA, 전형적인
• 오픈 서킷, 비동기 버스 및 단축 버스 안전 수신기
• 열 차단 보호
• 핫 플러그 애플리케이션을 위한 고장 없는 전원 켜기 및 전원 종료 보호
• SN75176 발자국
의 적용 SN65HVD10D
디지털 모터 제어
• 유틸리티 미터
• 차시 간 상호 연결
• 전자 보안 스테이션
• 산업 공정 제어
• 건물 자동화
• 판매점 (POS) 터미널 및 네트워크
환경 및 수출 분류SN65HVD10D
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 1 (무제한) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | 5A991B1 |
HTSUS | 8542.39.0001 |
