상세 정보 |
|||
| 패키지: | 튜브 | 로직 타입: | 뒤집은 버퍼 |
|---|---|---|---|
| 원소 수: | 1 | 에레먼트 당 비트 수: | 8 |
| 출력 유형: | 3-상태 | 경향 - 낮은 출력 하이: | 7.8mA, 7.8mA |
| 전압 - 공급: | 2V ~ 6V | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

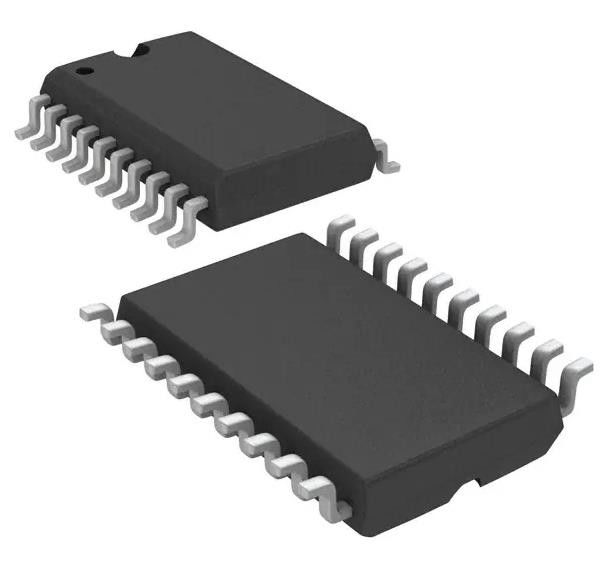

SN74HC540DW 버퍼, 요소 1개 8비트를 반전 3상태 출력 20-SOIC
스펙 SN74HC540DW
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74HC |
| 패키지 | 튜브 |
| 로직 타입 | 버퍼, 반전 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 8 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 70.8mA, 7.8mA |
| 전압 - 공급 | 2V ~ 6V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 20-SOIC |
| 기본 제품 번호 | 74HC540 |
특징 SN74HC540DW
• 2V에서 6V의 넓은 작동 전압 범위
• 고전류 3 상태 출력은 버스 라인을 직접 또는 최대 15 LSTTL 로드를 구동합니다.
• 낮은 전력 소비, 80-μA 최대 ICC
• 전형적인 tpd = 8 ns
5V에서 ±6mA 출력 드라이브
• 최대 1μA의 낮은 입력 전류
• 데이터 흐름을 통해 핀아웃 (출력에서 반대편에 모든 입력)
의 적용 SN74HC540DW
이 옥탈 버퍼와 라인 드라이버는 인기 있는 HC240 시리즈의 성능을 갖추고 패키지의 반대쪽에 입력과 출력을 가진 핀아웃을 제공합니다.이 배열은 인쇄 회로 보드 배열을 크게 용이하게.
환경 및 수출 분류SN74HC540DW
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
