상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 600 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 100A (Ta) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 18mOhm @ 50A, 10V |
| Id에 있는 Vgs(th) (맥스): | 3.7V @ 5mA | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 360 nC @ 10V |
제품 설명

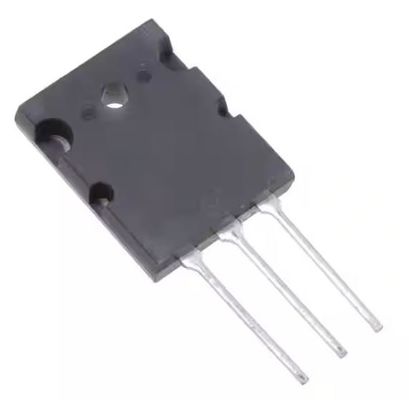

TK100L60W N 채널 600 V 100A (Ta) 797W (Tc) 구멍을 통해 TO-3P ((L))
스펙 TK100L60W
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | DTMOSIV |
| 패키지 | 튜브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 600V |
| 전류 - 연속 배수 (Id) @ 25°C | 100A (Ta) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 18mOhm @ 50A, 10V |
| Vgs(th) (최대) @ Id | 3.7V @ 5mA |
| 게이트 충전 (Qg) (최대) @ Vgs | 360 nC @ 10V |
| Vgs (최대) | ±30V |
| 입력 용량 (Ciss) (Max) @ Vds | 15000pF @ 30V |
| FET 특징 | - |
| 전력 분산 (최대) | 797W (Tc) |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 구멍을 통해 |
| 공급자의 장치 패키지 | TO-3P ((L) |
| 패키지 / 케이스 | TO-3PL |
| 기본 제품 번호 | TK100L60 |
특징 TK100L60W
(1) 낮은 배수원 출력 저항: RDS ((ON) = 0.015 Ω (typ.)
(2) 간편하게 제어 가이트 전환
(3) 강화 모드: Vth = 2.7 ~ 3.7 V (VDS = 10 V, ID = 5 mA)
의 적용 TK100L60W
전압 조절기
환경 및 수출 분류TK100L60W
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
