상세 정보 |
|||
| 핵심 프로세서: | AVR | 코어 크기: | 8-비트 |
|---|---|---|---|
| 속도: | 20MHz | 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 41 |
| 프로그램 메모리 규모: | 16KB (16K x 8) | 프로그램 메모리 종류: | 플래시 |
제품 설명

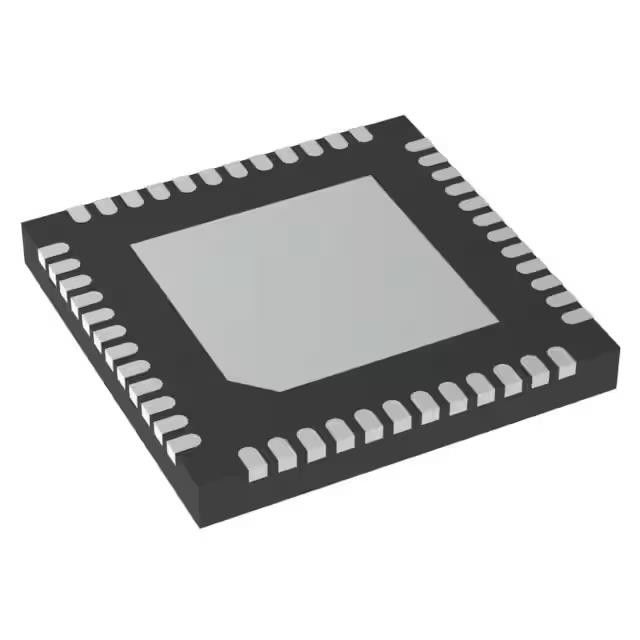

ATMEGA1609-MUR 관리자: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, 기능 안전 (FuSa) 마이크로 컨트롤러 IC 8-비트 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
스펙 ATMEGA1609-MUR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | megaAVR® 0, 기능 안전성 (FuSa) |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 코어 프로세서 | AVR |
| 원자 크기 | 8비트 |
| 속도 | 20MHz |
| 연결성 | I2C, SPI, UART/USART |
| 주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
| I/O 수 | 41 |
| 프로그램 메모리 크기 | 16KB (16K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 256 x 8 |
| RAM 크기 | 2K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 5.5V |
| 데이터 변환기 | A/D 16x10b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-UFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-UQFN (6x6) |
| 기본 제품 번호 | ATMEGA1609 |
특징 ATMEGA1609-MUR
• AVR® CPU:
1주기 I/O 접속
2단계 인터럽트 컨트롤러
2주기 하드웨어 멀티플리커
• 기억:
8 또는 16 KB 시스템 내 자체 프로그래밍 플래시 메모리
256B EEPROM
2 KB SRAM
기록/삭제 내구성
• 플래시 10,000 회
• EEPROM 100000 회
데이터 보존: 55°C에서 40년
• 시스템:
전원 재설정 (POR) 회로
∙ 브라운아웃 탐지기 (BOD)
시계의 옵션:
• 16/20 MHz 저전력 내부 오시레이터
• 32.768 kHz Ultra Low Power (ULP) 내부 오시레이터
• 32.768 kHz 외부 결정 오시레이터
• 외부 시계 입력
✓ 단일 핀 통일 프로그램 디버그 인터페이스 (UPDI)
3개의 수면 방식:
• 모든 주변 장치 가 작동 하는 상태 에서 즉시 깨어나기 위해
• 준비 상태
선택된 주변 장치의 구성 가능한 작동
수면 걷는 주변 장치
• 제한적 인 깨어 있는 기능과 함께 전력 다운
• 주변 장치:
16비트 타이머/ 카운터 타입 A (TCA) 한 장, 전용 기간 레지스터와 세 개의 비교 채널
16비트 타이머/ 카운터 B형 (TCB) 최대 4개
1개의 16비트 실시간 카운터 (RTC) 는 외부 크리스탈 또는 내부 RC 오시레이터에서 작동합니다.
- 4개의 USART까지 분자 baud 속도 생성기, 자동 baud, 프레임 시작 감지
마스터/스크래브 시리즈 주변 인터페이스 (SPI)
2개의 주소 일치가 있는 마스터/스래브 TWI
• 동시에 주인 과 노예 로 활동 할 수 있다
• 표준 모드 (Sm, 100 kHz)
• 빠른 모드 (Fm, 400 kHz)
• 빠른 모드 플러스 (Fm+, 1MHz)
핵심 독립적이고 예측 가능한 주변 신호를 위한 이벤트 시스템
4개의 프로그래밍 가능한 검색 테이블 (LUT) 을 갖춘 구성 가능한 사용자 정의 로직 (CCL)
확장 가능한 레퍼런스 입력과 함께 한 아날로그 비교기 (AC)
1개의 10비트 150kps 아날로그-디지털 변환기 (ADC)
5 개의 선택 가능한 내부 전압 참조: 0.55V, 1.1V, 1.5V, 2.5V, 4.3V
CRC 코드 메모리 스캔 하드웨어
• 코드 실행 전에 선택적 자동 CRC 스캔이 허용됩니다.
✓ 워크도그 타이머 (WDT) 윈도우 모드, 별도의 칩 오시레이터
모든 범용 핀에 대한 외부 중단
의 적용 ATMEGA1609-MUR
ATmega808/809/1608/1609 마이크로 컨트롤러는 AVR®를 사용하는 megaAVR® 0 시리즈의 일부입니다
환경 및 수출 분류ATMEGA1609-MUR
| ATRIBUTE 설명 | |
| RoHS 상태 RoHS3 컴플라이언스 | |
| REACH 상태 REACH 영향을 받지 않습니다 | |
| ECCN EAR99 | |
| HTSUS 854231.0001 |
