상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 40 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 120A(티씨) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 1.1mOhm @ 24A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 67nC @ 10V |
제품 설명

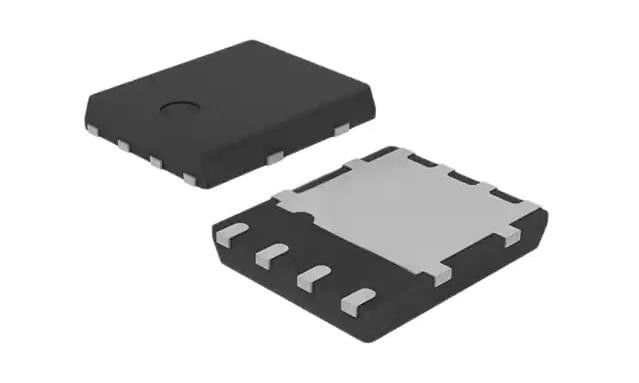

STL285N4F7AG N-채널 40 V 120A (Tc) 188W (Tc) 표면 마운트 파워플랫TM (5x6)
스펙 STL285N4F7AG
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | STM이크로전자 |
| 시리즈 | STripFETTM F7 |
| 패키지 | 테이프 & 롤 (TR) |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 40V |
| 전류 - 연속 배수 (Id) @ 25°C | 120A (Tc) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 1.1mOhm @ 24A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 67nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 5600pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 188W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 파워플랫TM (5x6) |
| 패키지 / 케이스 | 8-PowerVDFN |
| 기본 제품 번호 | STL285 |
환경 및 수출 분류STL285N4F7AG
| ATRIBUTE 설명 | |
| RoHS 상태 RoHS3 컴플라이언스 | |
| 습도 감수성 수준 (MSL) 1 (무제한) | |
| REACH 상태 REACH 영향을 받지 않습니다 | |
| ECCN EAR99 | |
| HTSUS 854129.0095 |
