상세 정보 |
|||
| 기능: | 내려오다 | 출력 구성: | 긍정적으로 |
|---|---|---|---|
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 8V | 전압 - 입력 (최대): | 40V |
| 전압 - 출력 (분 / 고정): | 1.21V | 전압 - 출력 (최대): | 37V |
제품 설명

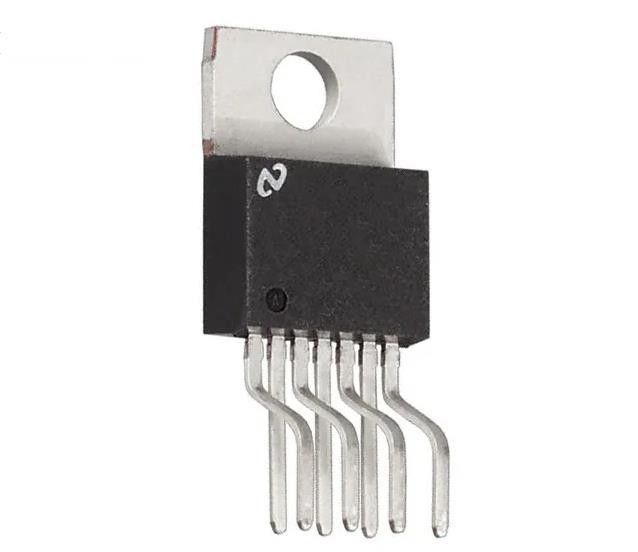

LM2678T-ADJ/NOPB Buck Switching Regulator IC 양성 조절 1.21V 1 출력 5A
스펙 LM2678T-ADJ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | SIMPLE SWITCHER® |
| 패키지 | 튜브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 8V |
| 전압 - 입력 (최대) | 40V |
| 전압 - 출력 (분 / 고정) | 1.21V |
| 전압 - 출력 (최대) | 37V |
| 전류 - 출력 | 5A |
| 주파수 - 전환 | 260kHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | TO-220-7 형상화 된 납 |
| 공급자의 장치 패키지 | TO-220-7 |
| 기본 제품 번호 | LM2678 |
LM2678T-ADJ/NOPB의 특징
• 효율성 92% 까지
• 단순 하고 쉽게 디자인 할 수 있는 제품
외부 부품
120mΩ DMOS 출력 스위치
• 3.3V, 5V 및 12V 고정 출력 및 조정 가능
(1.2V ~ 37V) 버전
• 50μA 대기 전류가 끄면
• ±2% 최대 출력 허용량 전체 라인
그리고 부하 조건
• 넓은 입력 전압 범위: 8V ~ 40V
• 260kHz 고정 주파수 내부 오시레이터
• -40 ~ 125°C 작동 단절 온도
범위
• LM2678을 사용하여 사용자 지정 디자인을 생성
WEBENCH® 전력 설계자
LM2678T-ADJ/NOPB의 적용
• 설계가 간단하고 높은 효율성 (> 90%) 스텝다운 스위칭 조절기
• 선형 전압에 대한 효율적인 시스템 사전 조절기
규제기
• 배터리 충전기
환경 및 수출 분류LM2678T-ADJ/NOPB
| ATRIBUTE 설명 | |
| RoHS 상태 RoHS3 컴플라이언스 | |
| 습도 감수성 수준 (MSL) 1 (무제한) | |
| REACH 상태 REACH 영향을 받지 않습니다 | |
| ECCN EAR99 | |
| HTSUS 854239.0001 |
