상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 6.5V | 전압 - 출력 (분 / 고정): | 1.8V |
| 전압 절감 (최대): | 500mA에 있는 0.25V | 전류 - 출력: | 500mA |
| 전류 - 조용 (Iq): | 55 uA | 전류 - 공급 (최대): | 600 uA |
제품 설명

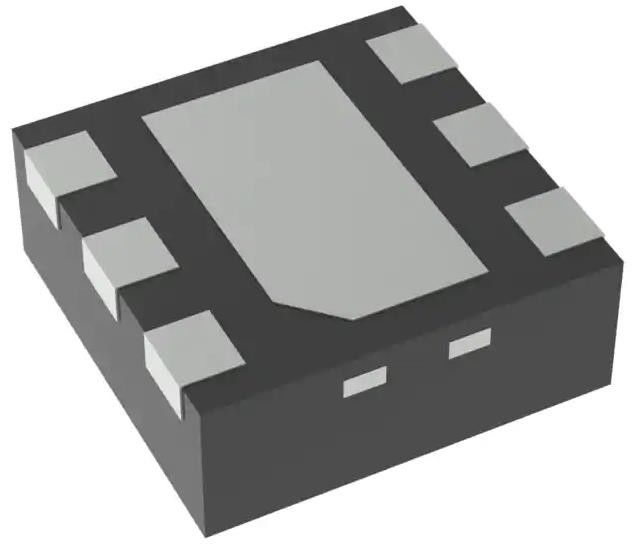

LP5912Q1.8DRVRQ1 선형 전압 조절기 IC 긍정 고정 1 출력 500mA
스펙 LP5912Q1.8DRVRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 6.5V |
| 전압 - 출력 (분 / 고정) | 1.8V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.25V @ 500mA |
| 전류 - 출력 | 500mA |
| 전류 - 조용 (Iq) | 55μA |
| 전류 - 공급 (최대) | 600μA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| 제어 기능 | 활성화, 좋은 전력, 부드러운 시작 |
| 보호 기능 | 온도 이상, 반극성, 단전 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 6-WSON (2x2) |
| 기본 제품 번호 | LP5912 |
특징LP5912Q1.8DRVRQ1
• 자동차용 용품
• AEC Q100 자격증 아래 결과와 함께
장치 온도 1급: 40°C ~
환경 작동 온도 +125°C
범위
장치 HBM 분류 레벨 2
장치 CDM 분류 레벨 C6
입력 전압 범위: 1.6V ~ 6.5V
출력 전압 범위: 0.8V ~ 5.5V
출력 전류 최대 500mA
• 낮은 출력 전압 소음: 12 μVRMS 전형적
1 kHz에서 PSRR: 75 dB 전형적인
출력 전압 허용 (VOUT ≥ 3.3 V): ±2%
• 낮은 IQ (활성화, 부하 없음): 30 μA 전형적
• 낮은 탈락 (VOUT ≥ 3.3 V): 95 mV
500mA 부하
• 1-μF 세라믹 입력 및 출력으로 안정적입니다.
콘덴시터
• 열 과부하 및 단회로 보호
• 역류 보호
• 노이즈 바이패스 콘덴사이터 필요 없다
• 출력 빠른 턴오프를 위한 자동 방출
• 140μs의 전형적인 지연으로 전력 좋은 출력
• 내부 소프트 스타트 로 급류 를 제한 한다
• 40°C ~ + 125°C 작업 접점 온도
범위
의 적용LP5912Q1.8DRVRQ1
• 자동차 인포테인먼트
• 텔레매틱스 시스템
• ADAS 카메라 와 레이더
• 항법 시스템
환경 및 수출 분류LP5912Q1.8DRVRQ1
| ATRIBUTE 설명 | |
| RoHS 상태 RoHS3 컴플라이언스 | |
| 습도 감수성 수준 (MSL) 1 (무제한) | |
| REACH 상태 REACH 영향을 받지 않습니다 | |
| ECCN EAR99 | |
| HTSUS 854239.0001 |
