상세 정보 |
|||
| 주요 목적: | PCI 익스프레스(PCIe), SATA CPU | 입력: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, 크리스탈 |
|---|---|---|---|
| 출력: | HCSL, LVCMOS | 회로 수: | 1 |
| 비율 - 입력:출력: | 3:05 | 주파수 - 최대: | 400MHz |
| 전압 - 공급: | 3.15V ~ 3.45V | ||
제품 설명
SN74CBTLV3257DBQR 멀티플렉서/데멀티플렉서 4 x 1:2 16-SSOP
스펙 LMK00334RTVT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 애플리케이션 특정 시계/시간 | |
| Mfr | 텍사스 인스트루먼트 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| Digi-Key 프로그램 가능 | 확인되지 않았습니다. |
| PLL | 아니 |
| 주요 목적 | PCI 익스프레스 (PCIe), SATA CPU |
| 입력 | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, 크리스탈 |
| 출력 | HCSL, LVCMOS |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 3:05 |
| 분차 - 입력:출력 | 네 / 네 |
| 주파수 - 최대 | 400MHz |
| 전압 - 공급 | 3.15V ~ 3.45V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |

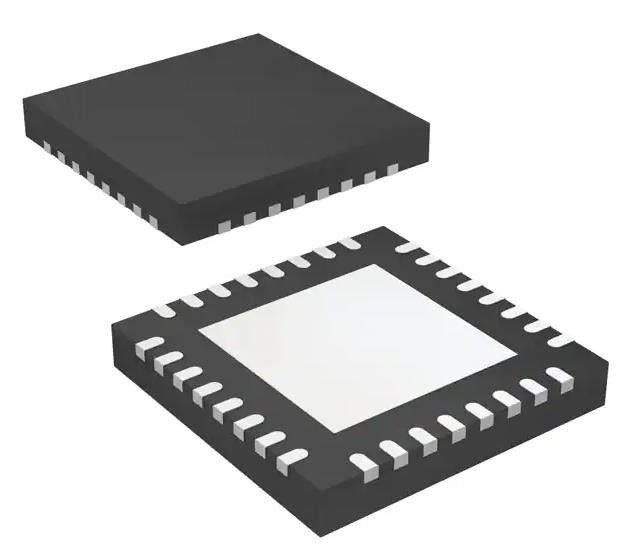

| 패키지 / 케이스 | 32-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-WQFN (5x5) |
| 기본 제품 번호 | LMK00334 |
특징LMK00334RTVT
• 3: 1 입력 멀티플렉서
2개의 유니버설 입력 장치가 400MHz까지 작동합니다
그리고 LVPECL, LVDS, CML, SSTL, HSTL를 수용합니다.
HCSL 또는 단종 시계
1개의 크리스탈 입력은 10~40MHz를 수용합니다
크리스탈 또는 단발 시계
두 개의 은행 각각 두 가지 다른 출력
HCSL 또는 Hi-Z (선택)
100에서 PCIe Gen5에 대한 첨가 RMS 단계 jitter
MHz:
• 15 fs RMS (유례적으로)
• 높은 PSRR: 156.25 MHz에서 72 dBc
• 동시 활성화 입력과 LVCMOS 출력
• 핀 제어 설정
• VCC 코어 공급: 3.3V ± 5%
3개의 독립적인 VCCO 출력 공급 장치: 3.3V,
2.5V ± 5%
• 산업용 온도 범위: 40°C ~ +105°C
• 32핀 WQFN (5mm × 5mm)
의 적용LMK00334RTVT
• 데이터 센터 스위치
• 코어 라우터
• 서버, 컴퓨팅, PCIe Gen 3.0 ~ 5.0
• 원격 전파 단위 및 기본 대역 단위
