상세 정보 |
|||
| 종류: | DC DC 규제 기관 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 내부 스위치: | 네 | 출력의 수: | 2 |
| 전압 - 공급(최소): | 2.5V | 전압 - 공급 (맥스): | 5.5V |
| 전압 - 출력: | 38V | ||
제품 설명

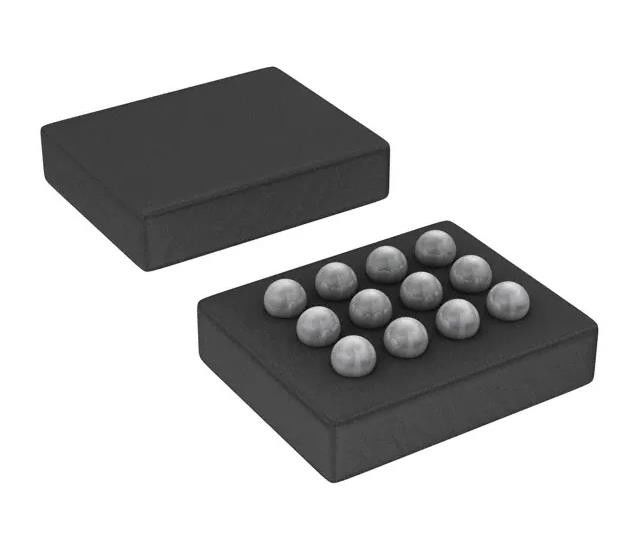

LM36922HYFFR 전자 IC 칩 LED DRV RGLTR I2C 12DSBGA 500kHz, 1MHz
스펙 LM36922HYFFR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 2 |
| 전압 - 공급 (분) | 2.5V |
| 전압 - 공급 (최대) | 5.5V |
| 전압 - 출력 | 38V |
| 전류 - 출력 / 채널 | 25mA |
| 빈도 | 500kHz, 1MHz |
| 덤핑 | I2C, PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-UFBGA, DSBGA |
| 공급자의 장치 패키지 | 12-DSBGA |
| 기본 제품 번호 | LM36922 |
특징LM36922HYFFR
• 1% 프로세스 전체에 매칭 된 전류 수심,
전압, 온도
• 3% 전류-심점 정확성 프로세스 전체,
전압, 온도
• 11비트 디밍 해상도
• 90%까지 솔루션 효율성
• 1 ~ 2 개의 평행 LED 스트링에서 25 mA 로 최대 38 V까지 드라이브
• PWM 디밍 입력
• I2C 프로그래밍
• 선택 가능한 500kHz 및 1MHz 스위칭 주파수 선택적 ∼12% 전환
• 자동 스위치 주파수 모드 (250 kHz, 500 kHz,1 MHz)
• 네 개의 구성 가능한 과전압 보호 문점 (17 V, 24 V, 31 V, 38 V)
• 네 개의 구성 가능한 과류 보호 문 (750 mA, 1000 mA, 1250 mA, 1500 mA)
• 열 차단 보호
• ASEL 입력을 통해 외부 선택 가능한 I 2C 주소 옵션
의 적용LM36922HYFFR
• 스마트 폰 과 태블릿 컴퓨터 의 전원 공급원
백라이트
• 최대 24 개의 LED 를 가진 LCD 패널
