상세 정보 |
|||
| 신청서: | I2C | 입력: | 2-와이어 버스 |
|---|---|---|---|
| 출력: | 2-와이어 버스 | 자료 비율 (맥스): | 400kHz |
| 채널 수: | 1 | 전기 용량 - 입력: | 6.5 pF |
| 전압 - 공급: | 2.7V ~ 5.5V | 경향 - 공급: | 3mA |
제품 설명

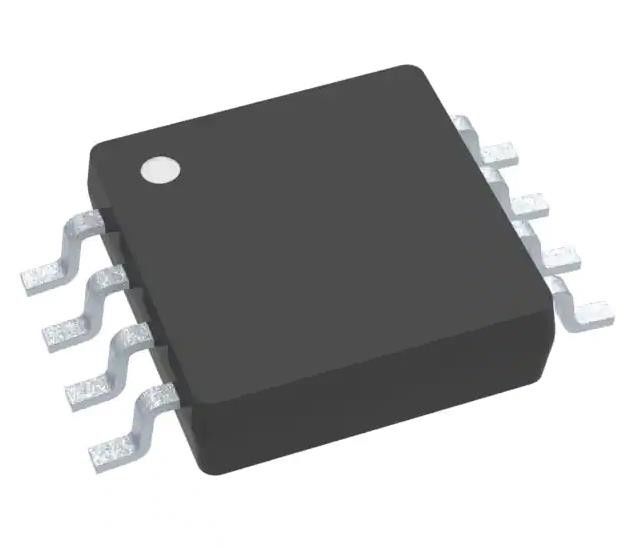

TCA9509DGKR 버퍼 전자 IC 칩 리드라이버 1 채널 400kHz 8-VSSOP
스펙 TCA9509DGKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 신호 버퍼, 리피터, 스플리터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 버퍼, 리드라이버 |
| 신청서 | I2C |
| 입력 | 2선 버스 |
| 출력 | 2선 버스 |
| 데이터 속도 (최대) | 400kHz |
| 채널 수 | 1 |
| 지연 시간 | - |
| 신호 조건화 | - |
| 용량 - 입력 | 6.5 pF |
| 전압 - 공급 | 2.7V ~ 5.5V |
| 전류 - 공급 | 3mA |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | TCA9509 |
특징TCA9509DGKR
• 2채널 양방향 버퍼
• I2C 버스 및 SMBus 호환
• B 쪽에서 2.7V에서 5.5V의 작동 공급 전압 범위
• A 쪽에서 0.9V에서 5.5V의 작동 전압 범위
• 전압 레벨 전환 0.9V에서 5.5V 및 2.7V에서 5.5V
• 액티브 고 리퍼터 가능 입력
• 낮은 전압 포트 A에 외부 끌어당기 저항이 필요하지 않습니다.
• 오픈 드레인 I2C I/O
• 5.5-V 허용 I2C 및 입력 지원 혼합 모드 신호 작동을 가능하게
• 잠금 없이 작동
• 표준 모드 및 빠른 모드 I2C 장치 및 여러 컨트롤러를 수용
• 중재 및 시계 리피터에 걸쳐 확장 지원
• 켜져 있는 고 임피던스 I2C 버스 핀
• 400kHz 빠른 I2C 버스 작동 속도를 지원합니다
• 이용 가능
1.6-mm × 1.6-mm, 0.4-mm 높이, 0.5-mm 진공 QFN 패키지
3mm × 3mm 산업 표준 MSOP 패키지
• 100mA를 초과하는 잠금 성능 JESD 78에 따라, II급
• ESD 보호는 JESD 22를 초과합니다.
2000V 인체 모델 (A114-A)
1000V 충전 장치 모델 (C101)
의 적용TCA9509DGKR
• 서버
• 라우터 (텔레콤 스위칭 장비)
• 산업용 장비
• 많은 I2C 목표물 및 또는 긴 PCB 흔적을 가진 제품
