상세 정보 |
|||
| 출력 유형: | 2-채널 (스테레오) | 부하에 있는 맥스 출력 전원 Ｘ 채널: | 41.5W x 2 @ 4Ohm |
|---|---|---|---|
| 전압 - 공급: | 8V ~ 26V | 특징: | Depop, 디지털 입력, I²C, I²S, 음소거, 단락 및 열 보호, 차단, 볼륨 제어 |
| 작동 온도: | 0°C ~ 85°C(TA) | 패키지 / 케이스: | 48-PowerTQFP |
제품 설명
TCA9509DGKR 버퍼 전자 IC 칩 리드라이버 1 채널 400kHz 8-VSSOP

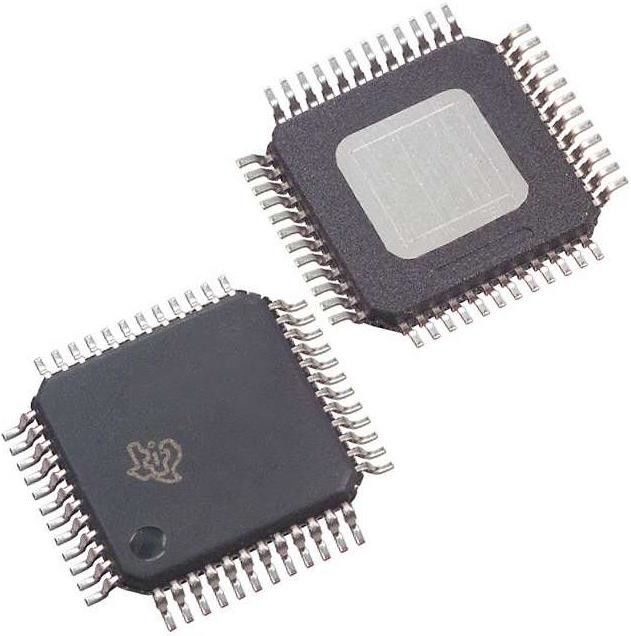

스펙 TAS5727PHPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 오디오 증폭기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | D급 |
| 출력 유형 | 2채널 (스테레오) |
| 최대 출력 전력 x 채널 @ 부하 | 41.5W x 2 @ 4Ohm |
| 전압 - 공급 | 8V ~ 26V |
| 특징 | 디포, 디지털 입력, I2C, I2S, 무음, 단회로 및 열 보호, 종료, 볼륨 제어 |
| 장착형 | 표면 마운트 |
| 작동 온도 | 0°C ~ 85°C (TA) |
| 공급자의 장치 패키지 | 48-HTQFP (7x7) |
| 패키지 / 케이스 | 48-PowerTQFP |
| 기본 제품 번호 | TAS5727 |
특징TAS5727PHPR
• 오디오 입력 및 출력
20V 전원으로부터 8Ω 부하로 25W
8V에서 26V까지 넓은 PVDD 범위
4Ω 부하로 BTL 구성을 지원합니다.
효율적 인 D급 운영 은 히트 싱크 장치 의 필요 를 제거 합니다
1개의 연속 음향 입력 (두 개의 음향 채널)
I2C 주소 선택 핀 (칩 선택)
단일 출력 필터 PBTL 지원
44.1kHz에서 48kHz 샘플 레이트 (LJ/RJ/I2S) 를 지원합니다.
• 오디오 및 PWM 처리
- 독립적인 채널 볼륨 제어, 0.125-dB 해상도 단계로 무성화하기 위해 24 dB의 이득
프로그램 할 수 있는 두 대역 동적 범위 제어
스피커 EQ 및 기타 오디오 처리 기능에 대한 18 개의 프로그래밍 가능한 바이쿼드
DRC 필터에 대한 프로그래밍 가능한 계수
DC 차단 필터
• 일반적 특징
I2C 연쇄 제어 인터페이스 MCLK 없이 작동
● 3.3V와 PVDD만 필요
외부 오시레이터가 없습니다. 자동 환율 탐지용 내부 오시레이터
48핀 HTQFP 패키지
열 및 단회로 보호
106-dB SNR, A 가중량
AD, BD, 그리고 세차 변조
90%까지 효율성
디지털 전력 프로파일을 측정하기 위한 PWM 레벨 미터
• 유익
EQ: 스피커 퀄레이션은 오디오 성능을 향상시킵니다
2 대역 DRC: 동적 범위 압축. 전력 제한 장치로 사용할 수 있습니다. 스피커 보호, 쉬운 듣기, 밤 모드 듣기를 가능하게합니다.
자동 탐지: 자동으로 샘플 레이트 변경을 탐지합니다. 외부 마이크로 프로세서 개입이 필요하지 않습니다
의 적용TAS5727PHPR
• LCD TV, LED TV, 사운드바
