상세 정보 |
|||
| 원소 수: | 2 | 출력 유형: | 오픈 컬렉터, 레일-투-레일 |
|---|---|---|---|
| 전압 - 공급, 단일 / 듀얼 (±): | 2V ~ 36V, ±1V ~ 18V | 전압 - 입력옵셋 (맥스): | 2.5mV @ 36V |
| 경향 - 입력 바이어스 (맥스): | 5V에 있는 0.025uA | 경향 - 출력 (Typ): | 21mA @ 5V |
| 경향 - 정지하 (맥스): | 600µA | 전달 지연 (맥스): | 1us (Typ) |
제품 설명

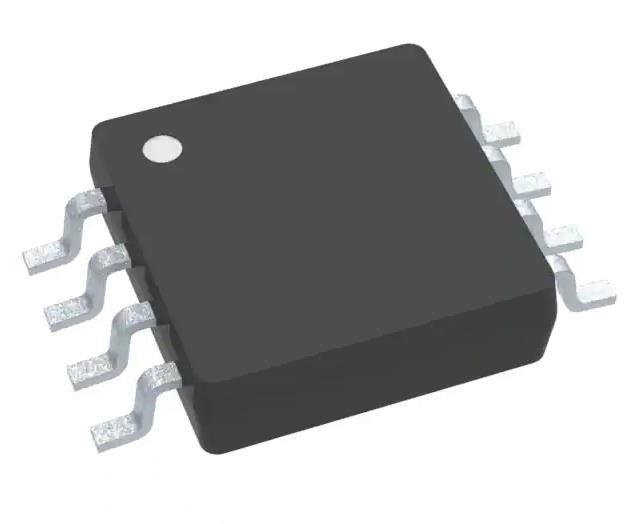

LM393BIDGKR 비교기 디퍼런셜 오픈 컬렉터, 레일-레일 8-VSSOP
스펙 LM393BIDGKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 비교자 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 분차 |
| 원소 수 | 2 |
| 출력 유형 | 열차로 열차로 |
| 전압 - 공급, 단일/두중 (±) | 2V ~ 36V, ±1V ~ 18V |
| 전압 - 입력 오프셋 (최대) | 2.5mV @ 36V |
| 전류 - 입력 편차 (최대) | 0.025μA @ 5V |
| 전류 - 출력 (형) | 21mA @ 5V |
| 전류 - 조용 (최대) | 600μA |
| CMRR, PSRR (형) | - |
| 전파 지연 (최대) | 1μs (형) |
| 히스테레시스 | - |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | LM393 |
특징LM393BIDGKR
• 새로운 LM393B 및 LM2903B
• B 버전의 개선된 사양
최대 등급: 최대 38V
ESD 등급 (HBM): 2k V
낮은 입력 오프셋: 0.37mV
낮은 입력 편향 전류: 3.5nA
낮은 공급 전류: 비교기당 200μA
1μ초의 빠른 반응 시간
LM393B의 온도 범위 확장
2x2mm WSON 패키지로 제공됩니다.
• B 버전은 LM293, LM393 및 LM2903, A 및 V 버전의 드롭 인 대체입니다.
• 일반 모드 입력 전압 범위에는 지상 전압이 포함됩니다.
최대 등급 공급 전압과 같은 차차 입력 전압 범위: ±38V
• 낮은 출력 포화 전압
• TTL, MOS 및 CMOS와 호환되는 출력
의 적용LM393BIDGKR
• 진공 로봇
• 단일 단계 UPS
• 서버 PSU
• 무선 전력 도구
• 무선 인프라
• 신청서
• 건물 자동화
• 공장 자동화 및 제어
• 모터 드라이브
• 인포테인먼트 및 클러스터
