상세 정보 |
|||
| 출력의 수: | 1 | 비율 - 입력:출력: | 0.042361111 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 출력 유형: | 엔-채널 |
| 인터페이스: | ON | 전압 - 부하: | 4.5V ~ 6.5V |
| 전압 - 공급 (Vcc/Vdd): | 요구되지 않습니다 | 경향 - 출력 (맥스): | 3A |
제품 설명
LM8365BALMFX27/NOPB 감독자 오픈 드레인 또는 오픈 컬렉터 1 채널 SOT-23-5
스펙 TPS254900IRVCRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 타입 | USB 스위치 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 4.5V ~ 6.5V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 3A |
| Rds ON (형) | 45mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 상태 표시 |
| 결함 보호 | 전류 제한 (조정 가능), 온도 이상, 전압 이상, UVLO |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

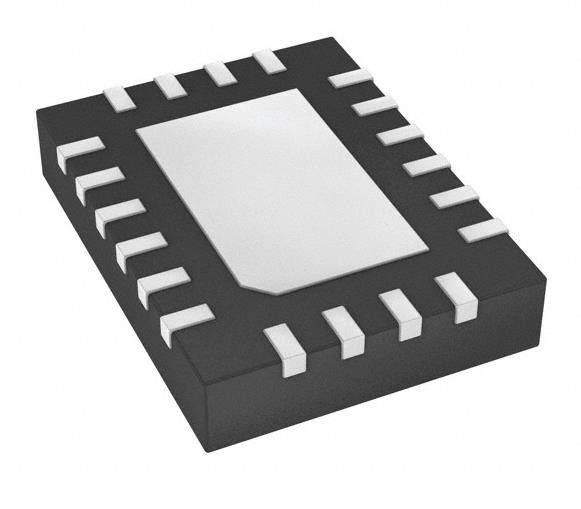

| 공급자의 장치 패키지 | 20-WQFN (4x3) |
| 패키지 / 케이스 | 20-WFQFN 노출 패드 |
| 기본 제품 번호 | TPS254900 |
특징TPS254900IRVCRQ1
• AEC-Q100 자격증 다음 결과와 함께:
장치 HBM ESD 분류 레벨 H2
장치 CDM ESD 분류 레벨 C5
• 4.5V에서 6.5V 입력 작동 범위
• 통합된 45mΩ (일반) 하이 사이드 MOSFET
3A 최대 연속 출력 전류
• VBUS ± 5% 연결 장치에서 케이블 보상 정확도
• USB BC 1.2 CDP 및 SDP 모드를 지원합니다.
• OUT, DP_IN 및 DM_IN 핀에 대한 단전기 보호
• DP_IN 및 DM_IN IEC 61000-4-2 등급
±8kV 접촉 및 ±15kV 공기 방출
• 20 핀 QFN (3 mm × 4 mm) 패키지
의 적용TPS254900IRVCRQ1
• 자동차용 USB 충전 포트 (호스트 및 허브)
• 자동차용 USB 보호
