상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 독립형 |
|---|---|---|---|
| 운전자들의 번호: | 2 | 게이트 타입: | N 채널, P 채널 MOSFET |
| 전압 - 공급: | 4V ~ 15V | 로직 전압 - VIL, VIH: | 1V, 2V |
| 전류 - 피크 출력 (원천, 싱크): | 4A, 4A | 상승 / 강하 시간 (Typ): | 20초, 15초 |
제품 설명

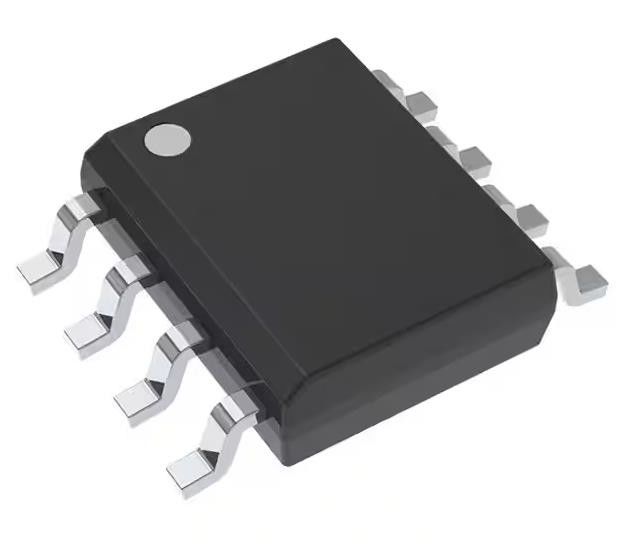

UCC27424DR 낮은 측면 게이트 드라이버 전자 IC 칩 반전되지 않는 8-SOIC
스펙 UCC27424DR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 구동 구성 | 저쪽 |
| 채널 유형 | 독립적 |
| 운전자 수 | 2 |
| 게이트 타입 | N 채널, P 채널 MOSFET |
| 전압 - 공급 | 4V ~ 15V |
| 논리 전압 - VIL, HIV | 1V, 2V |
| 전류 - 최고출력 (원, 싱크) | 4A, 4A |
| 입력 타입 | 반전되지 않는 것 |
| 상승 / 하락 시간 (형) | 20초, 15초 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | UCC27424 |
특징UCC27424DR
* 산업 표준 핀 아웃
* 각 운전자의 기능을 활성화
* +4A의 높은 전류 드라이브 용량MOSFET 밀러 임계에서 높은 전류를 제공합니다
* TTL/CMOS 호환성 입력 전압 독립
* 1.8-nF 부하로 20 ns 전형적인 상승 및 15 ns 전형적인 낙하 시간
* 전형적인 퍼포게이션 지연 시간은 입력 감소와 함께 25 ns, 입력 증가와 함께 35 ns입니다.
* 4V ~ 15V 공급 전압
* 더 높은 드라이브 전류를 위해 이중 출력이 병렬 될 수 있습니다
* 열 향상 MSOPPowerPADTM 패키지에서 사용할 수 있습니다
* 등급 -40°C ~ 125°C
의 적용UCC27424DR
* 스위치 모드 전원 공급
* DC/DC 변환기
* 모터 컨트롤러
* 라인 드라이버
* D급 스위칭 증폭기
UCC27424DR의 환경 및 수출 분류
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
