상세 정보 |
|||
| 출력의 수: | 1 | 비율 - 입력:출력: | 0.042361111 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 출력 유형: | 엔-채널 |
| 인터페이스: | ON | 전압 - 부하: | 2.5V ~ 6.5V |
| 전압 - 공급 (Vcc/Vdd): | 요구되지 않습니다 | 경향 - 출력 (맥스): | 5A |
제품 설명

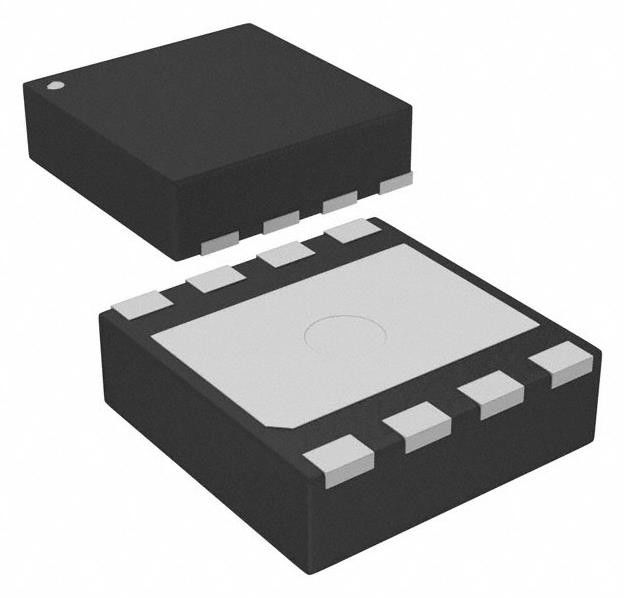

TPS2557QDRBRQ1 전원 스위치/드라이버 1:1 N 채널 5A 8-SON (3x3)
스펙 TPS2557QDRBRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 2.5V ~ 6.5V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 5A |
| Rds ON (형) | 22mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 매출율 통제 상태 플래그 |
| 결함 보호 | 전류 제한 (조정 가능), 온도 이상, UVLO |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-SON (3x3) |
| 패키지 / 케이스 | 8-VDFN 노출 패드 |
| 기본 제품 번호 | TPS2557 |
특징TPS2557QDRBRQ1
• AEC-Q100 자격
장치 HBM ESD 분류 레벨 H2
장치 CDM ESD 분류 레벨 C5
• 기능성 안전성
기능 안전 시스템 설계에 도움이 되는 문서
• USB 전류 제한 요구 사항을 충족
• 조절 가능한 전류 제한, 500mA ∼ 5A (일반)
• 4.5A에서 ±6.5% 전류 제한 정확도
• 빠른 단회로 반응 ∙ 3.5 μs (typ.)
• 22mΩ 높은 측면 MOSFET
• 작동 범위: 2.5V ~ 6.5V
최대 대기 전류 공급 2μA
• 내장 소프트 스타트
• 15kV 및 8kV 시스템 수준의 ESD 기능
• 안전 관련 인증:
UL 2367을 위해 UL 인정
IEC 60950에 대한 CB 인증
IEC 62368에 대한 CB 인증
의 적용TPS2557QDRBRQ1
자동차용 USB 충전 포트
환경 및 수출 분류TPS2557QDRBRQ1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
