상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 3750Vrms |
|---|---|---|---|
| (민) 공통 모드 트랜지엔트 면역: | 15kV/us | 전달 지연 트플에 / 티피하들 (맥스): | 500 나노 초, 500 나노 초 |
| 펄스 폭 왜곡 (맥스): | 300ns | 상승 / 강하 시간 (Typ): | 15ns, 20ns |
| 경향 - 낮은 출력 하이: | 2A, 2A | 경향 - 피크 출력: | 2.5A |
| 하이 라이트: | ACPL-T350-560E 게이트 드라이버,광적 결합 2.5A 게이트 드라이버,8-DIP 2.5A 게이트 드라이버 |
||
제품 설명

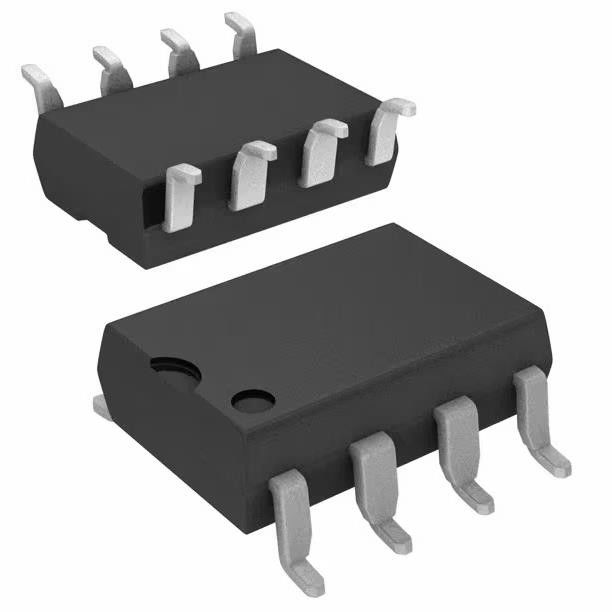

ACPL-T350-560E 2.5A 게이트 드라이버 광 결합 3750Vrms 1 채널 8-DIP
스펙 ACPL-T350-560E
| 유형 | 설명 |
| 분류 | 격리장치 |
| 격리기 - 게이트 드라이버 | |
| Mfr | 브로드컴 리미티드 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 광적 결합 |
| 채널 수 | 1 |
| 전압 - 격리 | 3750Vrms |
| 일반 모드 일시 면역력 (분) | 15kV/μs |
| 증식 지연 tpLH / tpHL (최대) | 500nm, 500nm |
| 펄스 너비 왜곡 (최대) | 300n |
| 상승 / 하락 시간 (형) | 15초, 20초 |
| 전류 - 출력 높고 낮은 | 2A, 2A |
| 전류 - 최고출력 | 2.5A |
| 전압 - 앞으로 (Vf) (형) | 1.5V |
| 전류 - DC 전향 (if) (max) | 25mA |
| 전압 - 출력 공급 | 15V ~ 30V |
| 작동 온도 | -40°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SMD, Gull Wing |
| 공급자의 장치 패키지 | 8-DIP 갈매기 날개 |
| 승인 기관 | CSA, IEC/EN/DIN, UR |
| 기본 제품 번호 | ACPL-T350 |
특징ACPL-T350-560E
* 2.5A 절대 최고출력 전류
* 15 kV/μs 최소 일반 모드 거부 (CMR) VCM = 1500 V
* 1.5V 최저 수준의 출력 전압 (VOL)
* ICC = 최대 공급 전류 4 mA
* 위압 잠금 보호 (UVLO) 하에서 히스테레시
* 넓은 작동 VCC 범위: 15 ~ 30 볼트 500 ns 최대 전환 속도
* 산업 온도 범위: -40°C ~ 100°C
* 안전 승인
- UL는 1분 동안 3750Vrms를 인식했습니다.
- CSA 승인
- IEC/EN/DIN EN 60747-5-5 승인
- VIORM = 630 V피크 (방향 060)
의 적용ACPL-T350-560E
* IGBT/MOSFET 게이트 드라이브
* 가정용 가전용 인버터
* 산업용 인버터
* 전원 공급 장치 전환 (SPS)
