상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 10V | 전압 - 출력 (분 / 고정): | 3.3 Ｖ |
| 전압 절감 (최대): | 500mA에 있는 0.4V | 전류 - 출력: | 500mA |
| 전류 - 공급 (최대): | 550 uA | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 하이 라이트: | TPS7333QPW 선형 전압 조절기 IC,500mA 전압 레귤레이터 IC,1 출력 전압 조절기 IC |
||
제품 설명

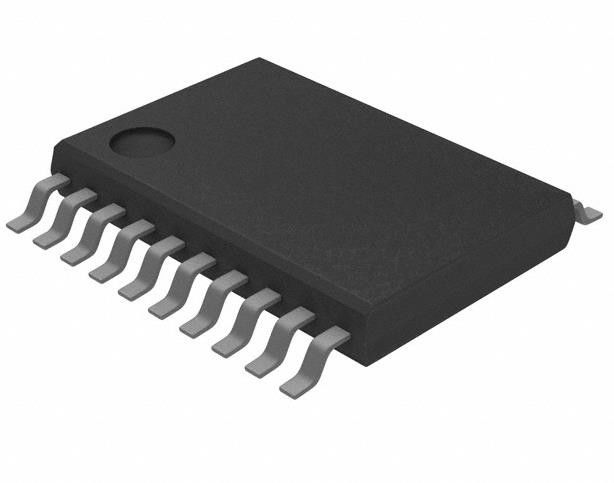

TPS7333QPW 선형 전압 조절기 IC 긍정 고정 1 출력 500mA 20-TSSOP
스펙 TPS7333QPW
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 10V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.4V @ 500mA |
| 전류 - 출력 | 500mA |
| 전류 - 공급 (최대) | 550μA |
| PSRR | 51dB ~ 49dB (120Hz) |
| 제어 기능 | 활성화, 재설정 |
| 보호 기능 | 전류, 온도, 반극성 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 20-TSSOP |
| 기본 제품 번호 | TPS7333 |
특징TPS7333QPW
* 2.5-V, 3-V, 3.3-V, 4.85-V 및 5-V 고정 출력 및 조정 가능한 버전으로 제공됩니다.
* 통합 정밀 공급-전압 감독 감시 조절자 출력 전압
* 200ms 펄스 너비와 함께 활성 낮은 리셋 신호
* 매우 낮은 탈락 전압... IO = 100 mA에서 최대 35 mV (TPS7350)
* 낮은 평온 전류 부하에 독립적으로 . . 340 μA 타입
* 극도로 낮은 수면 상태 전류,0.5 μA 최대
* 고정 출력 버전의 전체 부하, 라인 및 온도 범위에 대한 2% 허용
* 출력 전류 범위 0mA ~ 500mA
* TSSOP 패키지 옵션은 중요한 애플리케이션을 위해 컴포넌트 높이를 줄여줍니다.
TPS7333QPW의 도입
TPS73xx 장치는 마이크로 파워 로우 드راپ아웃 (LDO) 전압 조절기 계열의 일원입니다.
그들은 TPS71xx 및 TPS72xx LDO와 통합된 지연 마이크로프로세서 재설정 기능으로 구별됩니다.
정밀 지연 리셋이 필요하지 않으면 TPS71xx 및 TPS72xx를 고려해야합니다.
