상세 정보 |
|||
| 기능: | 운전자 - 완전히 통합되어 통제와 권력은 무대에서 연출하기에 알맞습니다 | 출력 구성: | 하프 브리지 (4) |
|---|---|---|---|
| 인터페이스: | 단계 / 방향 | 기술: | 파워 모스펫 |
| 단계 분해능: | 1 ~ 1/32 | 신청서: | 스텝 모터 |
| 전류 - 출력: | 1.4A | 전압 - 공급: | 4V ~ 18V |
| 하이 라이트: | 파워 MOSFET DRV8846RGER 양극 모터 드라이버,24-VQFN DRV8846RGER 양극 모터 드라이버,DRV8846RGER 양극 모터 드라이버 |
||
제품 설명

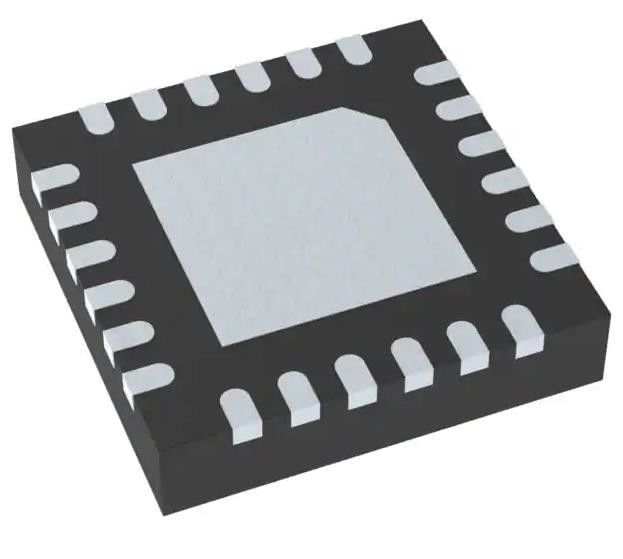

DRV8846RGER 양극 모터 드라이버 전력 MOSFET 단계/방향 24-VQFN (4x4)
스펙 DRV8846RGER
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 자동차 운전자, 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 디기 릴® | |
| 모터 타입 - 스테이퍼 | 양극성 |
| 모터 타입 - AC, DC | - |
| 기능 | 드라이버 - 완전 통합, 제어 및 전력 단계 |
| 출력 구성 | 하프 브리지 (4) |
| 인터페이스 | 단계/방향 |
| 기술 | 전력 MOSFET |
| 단계 해상도 | 1 ~ 1/32 |
| 신청서 | 스텝 모터 |
| 전류 - 출력 | 1.4A |
| 전압 - 공급 | 4V ~ 18V |
| 전압 - 부하 | 4V ~ 18V |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-VQFN (4x4) |
| 기본 제품 번호 | DRV8846 |
특징DRV8846RGER
• PWM 마이크로 스텝 모터 드라이버
내장된 마이크로 스텝 인덱서
1/32 까지 미세 한 걸음
✅ 단계/방향 제어
• 여러 가지 붕괴 방식
스마트 튜닝 기술
?? 혼합성 부패
느린 부패
급속 한 부패
• 설정 가능한 오프 타임 PWM 컷
10~20~30μs 오프타임
• 부드러운 발걸음 을 위한 적응성 있는 빈 시간
• 4~18V 가동 전원 전압 범위
1.4-A (Full Scale (Max Drive) Current per HBbridge (25°C에서)
• 저전류 잠식 상태
• 3-비트 토크 DAC 가 스케일 모터 전류
• 열력 강화 된 표면 장착 패키지
• 보호 기능
VM 저전압 잠금 (UVLO)
전류 과잉 보호 (OCP)
열 차단 (TSD)
부실 상태 표시 핀 (nFAULT)
도입DRV8846RGER
• 인쇄기
• 스캐너
• 비디오 보안 카메라
• 프로젝터
