상세 정보 |
|||
| 회로 수: | 4 | 입력 횟수: | 2 |
|---|---|---|---|
| 전압 - 공급: | 2V ~ 6V | 경향 - 정지하 (맥스): | 2 uA |
| 경향 - 낮은 출력 하이: | 5.2mA, 5.2mA | 입력 논리 레벨 - 로우: | 0.5V ~ 1.8V |
| 입력 논리 레벨 - 최고: | 1.5V ~ 4.2V | 최대 전파 지연 @ V, 최대 CL: | 6V, 50pF에 있는 17 나노 초 |
| 하이 라이트: | 2V 6V SN74HC08QDRQ1 게이트 IC,50pF SN74HC08QDRQ1 게이트 IC,17ns 6V SN74HC08QDRQ1 게이트 IC |
||
제품 설명

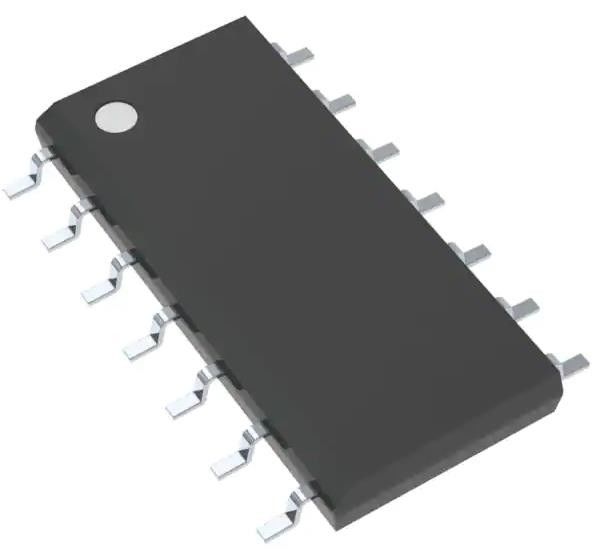

SN74HC08QDRQ1 AND 게이트 IC 4 채널 14-SOIC 2V ~ 6V 17ns @ 6V, 50pF
스펙 SN74HC08QDRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, 74HC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | AND 게이트 |
| 회로 수 | 4 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 2V ~ 6V |
| 전류 - 조용 (최대) | 2μA |
| 전류 - 출력 높고 낮은 | 50.2mA, 5.2mA |
| 입력 논리 레벨 - 낮은 | 0.5V ~ 1.8V |
| 입력 논리 레벨 - 높습니다 | 1.5V ~ 4.2V |
| 최대 전파 지연 @ V, 최대 CL | 17ns @ 6V, 50pF |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-SOIC |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 기본 제품 번호 | 74HC08 |
특징SN74HC08QDRQ1
• AEC-Q100 자동차용 자격:
1 기기 온도급:
40°C ~ +125°C, TA
• 버퍼 된 입력
• 양성 및 음성 입력 클램프 다이오드
• 넓은 작동 전압 범위: 2V ~ 6V
• 최대 10 LSTTL 로드를 지원합니다.
• LSTTL 논리 IC와 비교하면 상당한 전력 감소
도입SN74HC08QDRQ1
• 힘 을 결합 하는 것 은 좋은 신호 이다
• 디지털 신호 를 활성화 하십시오
