상세 정보 |
|||
| 셀 수: | 1 | 전류 - 충전 중: | 상수 |
|---|---|---|---|
| 프로그래밍 가능한 기능: | 전류, 타이머, 전압 | 결함 예방: | 과전류, 과전압, 단회로 |
| 충전 전류 - 최대: | 300mA | 배터리 팩 전압: | 4.65V |
| 전압 - 공급 (맥스): | 5.5V | 인터페이스: | I2C |
| 하이 라이트: | 300mA BQ25121AYFPR 충전기,다중 화학 BQ25121AYFPR 충전기,25-DSBGA BQ25121AYFPR 충전기 |
||
제품 설명

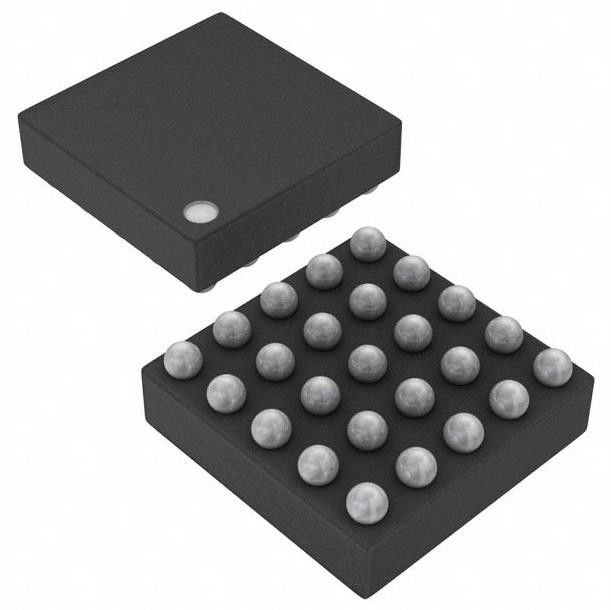

BQ25121AYFPR 300mA 충전기 5.5V IC 멀티 화학 25-DSBGA -40°C ~ 85°C
스펙 BQ25121AYFPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 배터리 화학 | 다중화학 |
| 셀 수 | 1 |
| 전류 - 충전 | 일정한 |
| 프로그램 할 수 있는 특징 | 전류, 타이머, 전압 |
| 결함 보호 | 과전류, 과전압, 단회로 |
| 충전 전류 - 최대 | 300mA |
| 배터리 팩 전압 | 4.65V |
| 전압 - 공급 (최대) | 5.5V |
| 인터페이스 | I2C |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 25-XFBGA, DSBGA |
| 공급자의 장치 패키지 | 25-DSBGA |
| 기본 제품 번호 | BQ25121 |
특징BQ25121AYFPR
• 충전 간 시스템 작동 시간을 늘립니다.
구성이 가능한 300mA 버크 조절기 (2.5-V 기본)
700-nA (기반) Iq, 버크 변환기가 켜져 있다 (부하가 없다)
설정 가능한 로드 스위치 또는 100mA LDO 출력 (전면으로 로드 스위치)
- 빠른 충전을 위해 최대 300mA 충전 전류
0.5% 정확한 배터리 전압 조절 (10mV 단계에서 3.6V에서 4.65V까지 구성)
500μA까지 설정 가능한 종료 전류
단순 전압 기반 배터리 모니터
워치도그 타이머 비활성화
• 작은 발자국을 가진 고도로 통합 된 솔루션
2.5mm x 2.5mm WCSP 패키지 및 최소 용액을 위해 6 개의 외부 구성 요소
조절 가능한 타이머로 버튼을 누르면 깨어나고 재설정
시스템 및 배터리 충전을 위한 전력 경로 관리
전력 경로 관리는 최장 유효 기간을 위해 <50 nA 배 모드 배터리 비활성 전류를 가능하게 합니다.
배터리 충전기는 3.4V에서 작동합니다. 5.5VIN (5.5-V OVP / 20-V 허용)
입력 전류 제한, 충전 전류, 종료 전류 및 상태 출력
• I2C 통신 제어
전압 및 전류
폐지 기준
입력 전류 제한
VINDPM 기준
타이머 옵션
부하 스위치 제어
시스템 출력 전압 조정
LDO 출력 전압 조정
• 안전 관련 인증:
TUV IEC 62368-1 인증
도입BQ25121AYFPR
• 스마트 시계 와 다른 착용 할 수 있는 장치
• 피트니스 용품
• 건강 모니터링 의학적 액세서리
• 재충전 가능한 장난감
