상세 정보 |
|||
| 출력의 수: | 1 | 비율 - 입력:출력: | 0.042361111 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 출력 유형: | 엔-채널 |
| 인터페이스: | ON | 전압 - 부하: | 2.7V ~ 18V |
| 경향 - 출력 (맥스): | 2A | (Typ) 위의 Rds: | 79mOhm |
| 하이 라이트: | SOT-23-6 TPS22810DBVR 전원 스위치/드라이버,2A TPS22810DBVR 전원 스위치/드라이버,2.7V 18V TPS22810DBVR 전원 스위치/드라이버 |
||
제품 설명

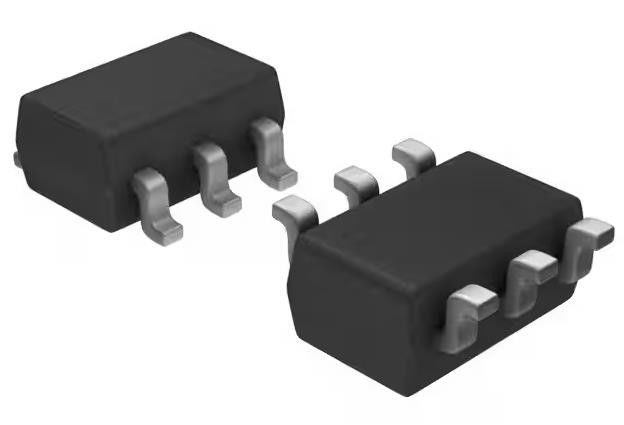

TPS22810DBVR 전원 스위치/드라이버 1:1 N 채널 2A SOT-23-6 2.7V ~ 18V 2A
스펙 TPS22810DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 2.7V ~ 18V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 2A |
| Rds ON (형) | 79mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 로드 배하, 스레드 속도 제어 |
| 결함 보호 | 초온, UVLO |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-6 |
| 패키지 / 케이스 | SOT-23-6 |
| 기본 제품 번호 | TPS22810 |
특징TPS22810DBVR
• 통합 한 채널 로드 스위치
• 주변 작동 온도:
40°C ~ +105°C
SOT23-6 (DBV): 2-A 최대 연속 전류 1
WSON (DRV): 3-A 최대 연속 전류 1
입력 전압 범위: 2.7V ~ 18V
• 절대 최대 입력 전압: 20V
• 켜면 저항 (RON)
RON = 79 mΩ (유례적으로) VIN = 12 V
• 조용 한 흐름
VIN = 12V에서 62 μA (유례)
• 종료 전류
VIN = 12V에서 500nA (보통)
• 열 차단
• 저전압 차단 (UVLO)
• 조절 가능한 빠른 출력 방출 (QOD)
• CT 핀으로 설정 가능한 상승 시간
• SOT23-6 패키지
2.9mm × 2.8mm, 0.95mm 피치 1.45mm 높이 (DBV)
• WSON 패키지
2mm × 2mm, 0.65mm 피치 0.75mm 높이 (DRV)
• JESD 22에 따라 테스트 된 ESD 성능
±2-kV HBM 및 ±1-kV CDM
도입TPS22810DBVR
• HD TV
• 산업 시스템
• 상단 상자
• 감시 시스템
